Informations produit
Description

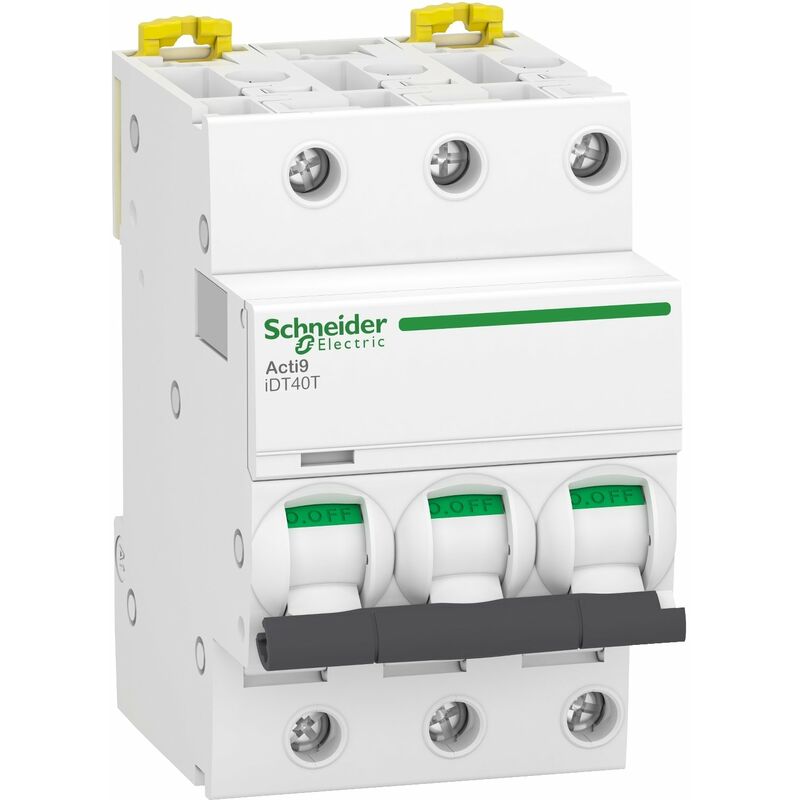

Schneider - Acti9 iDT40T - disjoncteur modulaire - 3P - 25A - courbe C - 4500A/6kA - A9P22325
nn
| fréquence du réseau |
|---|
| n 50 Hz n |
| [Ue] tension assignée d'emploi |
|---|
| n 400 V CA 50 Hz n |
| limite de déclenchement magnétique |
|---|
| n 5...10 x In se conformer à EN/CEI 60898-1 |
| [Ics] pouvoir de coupure de service |
|---|
| n 4500 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1 |
| classe de limitation |
|---|
| n 3 se conformer à EN/CEI 60898-1 n |
| [Ui] tension d'isolement |
|---|
| n 440 V CA 50 Hz se conformer à EN/CEI 60947-2 n |
| [Uimp] tension assignée de tenue aux chocs |
|---|
| n 4 kV se conformer à EN/CEI 60947-2 n |
| coupure pleinement apparente |
|---|
| n Oui n |
| type de commande |
|---|
| n Par maneton n |
| signalisation locale |
|---|
| n Indication ON/OFF |
| mode d'installation |
|---|
| n Encliquetable n |
| support de montage |
|---|
| n Rail DIN n |
| pas de 9 mm |
|---|
| n 6 n |
| hauteur |
|---|
| n 85 mm n |
| largeur |
|---|
| n 54 mm n |
| profondeur |
|---|
| n 74 mm n |
| poids du produit |
|---|
| n 340 g n |
| couleur |
|---|
| n Blanc n |
| endurance mécanique |
|---|
| n 20000 cycle n |
| endurance électrique |
|---|
| n 10000 cycle n |
| verrouillages optionnels |
|---|
| n Dispositif de cadenassage n |
| connexion |
|---|
| n À vis n |
| position de verrouillage |
|---|
| n Vis n |
| type de raccordement |
|---|
| n Bornes type tunnel haut ou bas1 10 mm² souple |
| longueur de dénudage des fils |
|---|
| n 14 mm pour haut ou bas connexion n |
| couple de serrage |
|---|
| n 2 N.m haut ou bas n |
| protection différentielle |
|---|
| n Bloc séparé n |
| normes |
|---|
| n EN/CEI 60898-1 |
| certifications du produit |
|---|
| n CE |
| degré de protection IP |
|---|
| n IP20 se conformer à CEI 60529 |
| degré de pollution |
|---|
| n 3 se conformer à EN/CEI 60947-2 n |
| humidité relative |
|---|
| n 95 % à 55 °C n |
| altitude de fonctionnement |
|---|
| n 2000 m n |
| température de fonctionnement |
|---|
| n -25 70 °C n |
| température ambiante pour le stockage |
|---|
| n -40 85 °C n |
| gamme |
|---|
| n Acti9 n |
| nom du produit |
|---|
| n Acti9 iDT40 n |
| fonction produit |
|---|
| n Disjoncteur miniature n |
| Nom de l'appareil |
|---|
| n IDT40T n |
| fonction de l appareil |
|---|
| n Distribution n |
| description des pôles |
|---|
| n 3P n |
| nombre de pôles protégés |
|---|
| n 3 n |
| In courant assigné d'emploi |
|---|
| n 25 A n |
| type de réseau |
|---|
| n CA n |
| type de déclencheur |
|---|
| n Thermique-magnétique n |
| courbe de déclenchement |
|---|
| n C n |
| pouvoir de coupure |
|---|
| n 4500 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1 |
| aptitude au sectionnement |
|---|
| n Oui se conformer à EN/CEI 60947-2 n |
| labels qualité |
|---|
| n NF n |
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Intensité courant25 A
- Quantité par pack1
- Courbe de déclenchementC
- Fonction du disjoncteurTripolaire
- Fréquence50 Hz
- Hauteur85 mm
- Indice de protectionIP20
- MatièresPlastique
- Nombre de pôle(s)3
- Poids340 g
- Profondeur74 mm
- Tension électrique400 V
- Type de connexionÀ vis
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME15892931
- MMID172172448892
- Réf. fabricantSCH A9P22325
- EAN3606481381606
Questions fréquentes
Quelle est la capacité de coupure de ce disjoncteur et à quelle tension est-elle applicable ?
La capacité de coupure de ce disjoncteur est de 6 kA à une tension de 400 V CA, ce qui garantit une protection efficace contre les courts-circuits dans des installations électriques.
Quelles sont les dimensions et le poids de cet appareil pour vérifier son intégration dans un tableau électrique ?
Cet appareil mesure 85 mm de hauteur, 54 mm de largeur et 74 mm de profondeur, avec un poids de 340 g, ce qui le rend compatible avec les installations standard sur rail DIN.
Quels types de fils peuvent être utilisés avec ce disjoncteur et quelles sont les spécifications de raccordement ?
Ce disjoncteur accepte des fils souples de 1 à 10 mm² et des fils rigides de 1 à 16 mm². La longueur de dénudage recommandée est de 14 mm, avec un couple de serrage de 2 N.m pour une connexion sécurisée.
