ACTI9 iDD40T XA - disjoncteur différentiel auto - 1P+N C 20A 4500A/6kA 30mA A SI

Name: ACTI9 iDD40T XA - disjoncteur différentiel auto - 1P+N C 20A 4500A/6kA 30mA A SI
Brand: SCHNEIDER ELECTRIC
SKU: SCH A9DQ2620
Price: 148.81 EUR
Availability: InStock

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro

Vendu par By Elec

Souvent achetés ensemble

Informations produit

Description

Description générale

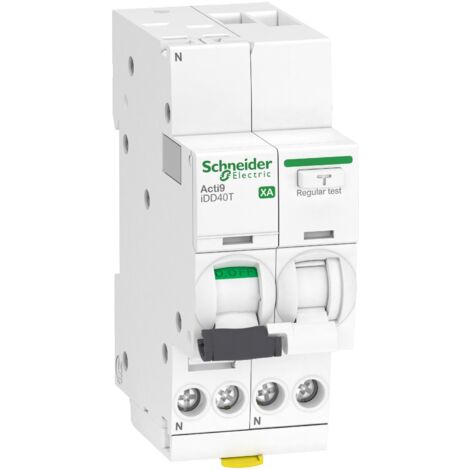

Le disjoncteur différentiel ACTI9 iDD40T XA est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type 1P+N, avec un courant nominal de 20A et une protection différentielle de 30mA. Ce disjoncteur est capable de couper les courants de défaut et de protéger les circuits contre les surcharges et les courts-circuits.

Spécifications techniques

Tension assignée d'emploi : 230 V CA 50 Hz

Fréquence du réseau : 50 Hz

Limite de déclenchement magnétique : 5...10 x In

Pouvoir de coupure de service : 4500 A à 230 V CA 50 Hz

Pouvoir assigné de coupure et fermeture : Idm 3000 A à 230 V CA 50 Hz

Tension d'isolement : 400 V CA 50 Hz

Tension assignée de tenue aux chocs : 4 kV

Courant de pointe : 3000 A

Endurance mécanique : 20000 cycles

Endurance électrique : 20000 cycles

Poids : 200 g

Dimensions : Hauteur 91 mm, Largeur 36 mm, Profondeur 73 mm

Couleur : Blanc

Compatibilité et accessoires

Mode d'installation : Encliquetable sur rail DIN

Type de raccordement : Bornes à vis peigne tête de groupe

Compatibilité des répartiteurs : Haut ou bas, dent pas de 9 mm : 4

Installation

Support de montage : Rail DIN

Longueur de dénudage des fils : 14 mm pour connexion basse

Couple de serrage : 2 N.m pour connexion basse

Utilisation

Type de commande : Par maneton

Signalisation locale : Indication ON/OFF et signalisation de défaut

Cadenassage : Dispositif de cadenassage hermétique disponible

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Intensité courant
20 A
Courbe de déclenchement
C
Hauteur
91 mm
Indice de protection
IP20
Intensité nominale
AC
Largeur
36 mm
Matières
Plastique
Nombre de module(s)
1
Nombre de pôle(s)
2
Poids
200 g
Pouvoir de coupure
4.5 kA
Profondeur
73 mm
Tension électrique
230 V
Type de sensibilité
A
Type d'interrupteur différentiel
Type A
Réf. ManoMano
ME15769305
MMID
986058049799
Réf. fabricant
SCH A9DQ2620
EAN
3606489715731

Questions fréquentes

Oui, ce dispositif est conçu pour être installé sur un rail DIN standard grâce à son mode de fixation encliquetable.

La longueur de dénudage recommandée pour les fils est de 14 mm pour la connexion basse.

Ce dispositif offre une capacité de coupure de 4500 A à une tension de 230 V CA et une fréquence de 50 Hz.
