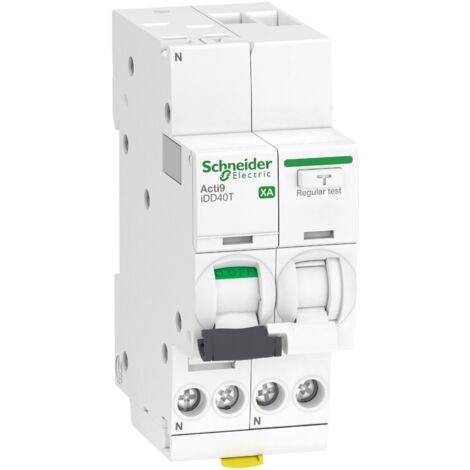

ACTI9 iDD40T XA - disjoncteur différentiel auto - 1P+N C 16A 4500A/6kA 300mA AC (A9DP6616)

Produit similaire livré par
Legrand – Interrupteur différentiel bipolaire 230V type AC – Intensité 40A – Sensibilité 30mA – Arrivée haute et départ haut à vis – 2 modules
Legrand – Interrupteur différentiel bipolaire 230V type AC – Intensité 40A – Sensibilité 30mA – Arrivée haute et départ haut à vis – 2 modules
39,89 €
983
Vendu par By Elec

Ces articles peuvent vous intéresser !

Inter-differentiel 30 Ma /63a Type Ac  LegrandLEGRAND
23 options
N°1 des ventes

Inter-differentiel 30 Ma /63a Type Ac Legrand

983

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur différentiel ACTI9 iDD40T XA est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type 1P+N, avec une capacité de 16A et un pouvoir de coupure de 4500A/6kA. Ce disjoncteur est particulièrement adapté pour les applications nécessitant une protection contre les courants de fuite, avec une sensibilité de 300mA. Sa technologie indépendante de la tension garantit un fonctionnement fiable dans divers environnements.

Spécifications techniques

  • Tension assignée d'emploi : 230 V CA 50 Hz
  • Fréquence du réseau : 50 Hz
  • Limite de déclenchement magnétique : 5...10 x In
  • Pouvoir de coupure de service : 4500 A à 230 V CA 50 Hz
  • Pouvoir assigné de coupure et fermeture : 3000 A à 230 V CA 50 Hz
  • Tension d'isolement : 400 V CA 50 Hz
  • Tension assignée de tenue aux chocs : 4 kV
  • Courant de pointe : 250 A
  • Type de commande : Par maneton
  • Signalisation locale : Indication ON/OFF
  • Signalisation de défaut : Oui
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Endurance mécanique : 20000 cycles
  • Endurance électrique : 20000 cycles
  • Couleur : Blanc
  • Poids : 200 g
  • Dimensions : Hauteur 91 mm, Largeur 36 mm, Profondeur 73 mm

Compatibilité et accessoires

  • Compatibilité des répartiteurs, peignes, jeux de barres : Haut ou bas, pas de 9 mm : 4
  • Type de raccordement : Bornes à vis peigne tête de groupe
  • Bornes type tunnel bas : 1...10 mm² souple, 1...16 mm² rigide
  • Longueur de dénudage des fils : 14 mm pour connexion basse
  • Couple de serrage : 2 N.m

Installation

Le disjoncteur est conçu pour être monté sur rail DIN, facilitant ainsi son installation dans les tableaux électriques standards.

Utilisation

Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, tout en offrant une protection contre les courants de fuite, ce qui le rend idéal pour les installations domestiques et professionnelles.

Autres informations

Verrouillages optionnels : Hermétique, dispositif de cadenassage intégré.

Caractéristiques

  • Marque
    SCHNEIDER ELECTRIC
  • Intensité courant
    16 A
  • Garantie
    1 an(s)
  • Courbe de déclenchement
    C
  • Hauteur
    91 mm
  • Indice de protection
    IP20
  • Intensité nominale
    AC
  • Matières
    Plastique
  • Mode de pose électricité
    Rail DIN
  • Nombre de module(s)
    1
  • Nombre de pôle(s)
    2
  • Poids
    200 g
  • Pouvoir de coupure
    4.5 kA
  • Profondeur
    73 mm
  • Réseau électrique
    Monophasé
  • Tension électrique
    230 V
  • Type de sensibilité
    AC
  • Type d'interrupteur différentiel
    Type AC
  • Réf. ManoMano
    ME15769298
  • MMID
    122315846235
  • Réf. fabricant
    SCH A9DP6616
  • EAN
    3606489715694

Questions fréquentes

Oui, ce dispositif est équipé d'une technologie indépendante de la tension, ce qui garantit un fonctionnement fiable même dans des environnements où la tension peut varier.

Ce dispositif a un pouvoir de coupure de 4500 A à 230 V CA, ce qui lui permet de protéger efficacement les circuits contre les courts-circuits.

Pour le raccordement des fils, il est nécessaire de respecter une longueur de dénudage de 14 mm et d'utiliser des bornes adaptées à des fils souples de 1 à 10 mm² ou rigides de 1 à 16 mm², avec un couple de serrage de 2 N.m.
