Description générale

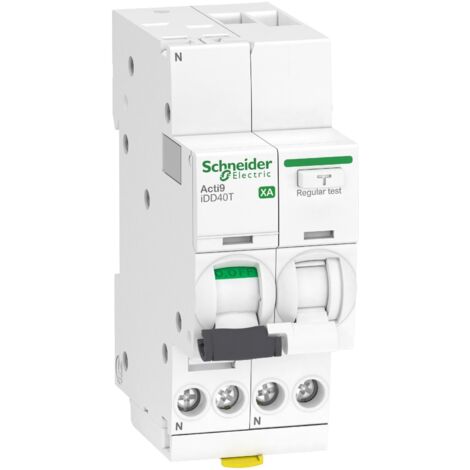

Le disjoncteur différentiel ACTI9 iDD40T XA est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type AC, avec une capacité de coupure de 4500 A et une intensité nominale de 10 A. Ce disjoncteur est idéal pour les applications nécessitant une protection contre les courants de fuite à la terre, avec un seuil de déclenchement de 30 mA.Spécifications techniques
- Tension assignée d'emploi : 230 V CA 50 Hz
- Fréquence du réseau : 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 4500 A à 230 V CA 50 Hz
- Pouvoir assigné de coupure et fermeture : Idm 3000 A à 230 V CA 50 Hz
- Tension d'isolement : 400 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Courant de pointe : 250 A
- Endurance mécanique : 20000 cycles
- Endurance électrique : 20000 cycles
- Poids : 200 g
- Dimensions : Hauteur 91 mm, Largeur 36 mm, Profondeur 73 mm
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Type de raccordement : Bornes à vis peigne
- Compatibilité des répartiteurs : Haut ou bas, pas de 9 mm : 4
- Bornes type tunnel : 1...10 mm² souple, 1...16 mm² rigide
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Installation
Le disjoncteur est conçu pour être monté sur un rail DIN, facilitant ainsi son intégration dans les tableaux électriques. Assurez-vous de respecter les spécifications de câblage pour garantir un fonctionnement optimal.Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, tout en offrant une protection contre les fuites de courant à la terre. Il est particulièrement adapté pour les installations domestiques et commerciales.Autres informations
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFF et signalisation de défaut
- Verrouillages optionnels : Hermétique, dispositif de cadenassage
- Classe de limitation : 3
