Description générale

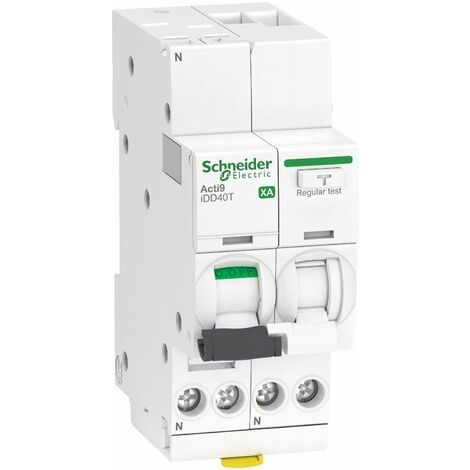

Le disjoncteur différentiel ACTI9 iDD40T XA est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type 1P+N, avec une capacité de 10A et un pouvoir de coupure de 4500A/6kA. Ce disjoncteur est particulièrement adapté pour des applications nécessitant une protection contre les courants de fuite, avec un seuil de déclenchement de 300mA. Sa technologie indépendante de la tension garantit une fiabilité accrue dans diverses conditions d'utilisation.Spécifications techniques
- Tension assignée d'emploi : 230 V CA 50 Hz
- Fréquence du réseau : 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 4500 A à 230 V CA 50 Hz
- Pouvoir assigné de coupure et fermeture : 3000 A à 230 V CA 50 Hz
- Tension d'isolement : 400 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Courant de pointe : 250 A
- Endurance mécanique : 20000 cycles
- Endurance électrique : 20000 cycles
- Poids : 200 g
- Dimensions : Hauteur 91 mm, Largeur 36 mm, Profondeur 73 mm
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Type de raccordement : Bornes à vis peigne tête de groupe
- Bornes type tunnel : 1...10 mm² souple et 1...16 mm² rigide
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, tout en offrant une protection contre les courants de fuite. Il est idéal pour les installations domestiques et professionnelles, garantissant une sécurité optimale.Autres informations
- Couleur : Blanc
- Signalisation locale : Indication ON/OFF et signalisation de défaut
- Verrouillages optionnels : Hermétique, dispositif de cadenassage
- Classe de limitation : 3
