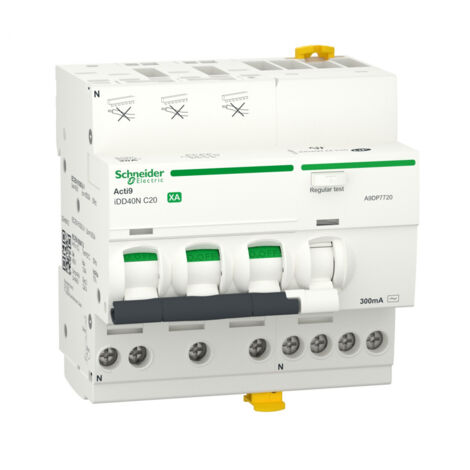

ACTI9 iDD40N XA - disjoncteur différentiel auto - 3P+N C 20A 6000A/10kA 300mA AC

824,76€
Produit épuisé
Produit similaire livré par
Legrand – Interrupteur différentiel bipolaire 230V type AC – Intensité 40A – Sensibilité 30mA – Arrivée haute et départ haut à vis – 2 modules
Legrand – Interrupteur différentiel bipolaire 230V type AC – Intensité 40A – Sensibilité 30mA – Arrivée haute et départ haut à vis – 2 modules
39,89 €
983

Ces articles peuvent vous intéresser !

Interrupteur différentiel LEGRAND DX3 411651 - 63A - 30mA - Type A auto - 230VLEGRAND
23 options
N°1 des ventes

Interrupteur différentiel LEGRAND DX3 411651 - 63A - 30mA - Type A auto - 230V

983
Livraison gratuite
Inter-differentiel 30 Ma /63a Type Ac  LegrandLEGRAND
23 options
N°1 des ventes

Inter-differentiel 30 Ma /63a Type Ac Legrand

983

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur différentiel ACTI9 iDD40N XA est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type 3P+N, avec un courant nominal de 20A et une capacité de coupure de 6000A/10kA. Ce disjoncteur est particulièrement adapté pour des applications nécessitant une protection contre les courants de fuite, avec un seuil de déclenchement de 300mA.

Spécifications techniques

  • Tension assignée d'emploi : 400 V CA 50 Hz
  • Fréquence du réseau : 50 Hz
  • Limite de déclenchement magnétique : 5...10 x In
  • Pouvoir de coupure de service : 6000 A à 400 V CA 50 Hz
  • Pouvoir assigné de coupure et fermeture : 3000 A à 400 V CA 50 Hz
  • Tension d'isolement : 440 V CA 50 Hz
  • Tension assignée de tenue aux chocs : 4 kV
  • Courant de pointe : 250 A
  • Endurance mécanique : 20000 cycles
  • Endurance électrique : 20000 cycles
  • Poids : 490 g
  • Dimensions : Hauteur 96 mm, Largeur 90 mm, Profondeur 73 mm
  • Compatibilité et accessoires

  • Mode d'installation : Encliquetable sur rail DIN
  • Type de raccordement : Bornes à vis peigne tête de groupe
  • Bornes type tunnel : 1...10 mm² souple et 1...16 mm² rigide
  • Longueur de dénudage des fils : 14 mm
  • Couple de serrage : 2 N.m
  • Installation

    Le disjoncteur est conçu pour être monté sur un rail DIN, facilitant ainsi son installation dans des tableaux électriques standards. Assurez-vous de respecter les spécifications de câblage pour garantir un fonctionnement optimal.

    Utilisation

    Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, tout en offrant une protection contre les courants de fuite. Il est idéal pour les installations domestiques et commerciales.

    Autres informations

  • Couleur : Blanc
  • Signalisation locale : Indication ON/OFF et signalisation de défaut
  • Verrouillages optionnels : Hermétique, dispositif de cadenassage
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Intensité courant
      20 A
    • Garantie
      1 an(s)
    • Courbe de déclenchement
      C
    • Hauteur
      96 mm
    • Indice de protection
      IP20
    • Intensité nominale
      AC
    • Largeur
      90 mm
    • Matières
      Plastique
    • Mode de pose électricité
      Rail DIN
    • Poids
      490 g
    • Pouvoir de coupure
      6 kA
    • Profondeur
      73 mm
    • Réseau électrique
      Monophasé
    • Tension électrique
      400 V
    • Type de sensibilité
      AC
    • Type d'interrupteur différentiel
      Type AC
    • Réf. ManoMano
      ME15769301
    • MMID
      639638175811
    • Réf. fabricant
      SCH A9DP7720
    • EAN
      3606489715847

    Questions fréquentes

    Ce dispositif est conçu pour fonctionner avec une tension assignée d'emploi de 400 V CA à 50 Hz. Toute utilisation avec une tension différente pourrait compromettre ses performances ou sa sécurité.

    Ce dispositif possède une limite de déclenchement magnétique située entre 5 et 10 fois le courant nominal, soit entre 100 A et 200 A pour une intensité nominale de 20 A.

    Le câblage doit respecter une section de 1 à 10 mm² pour les fils souples et de 1 à 16 mm² pour les fils rigides, avec une longueur de dénudage de 14 mm. Le couple de serrage recommandé est de 2 N.m.
