Description générale

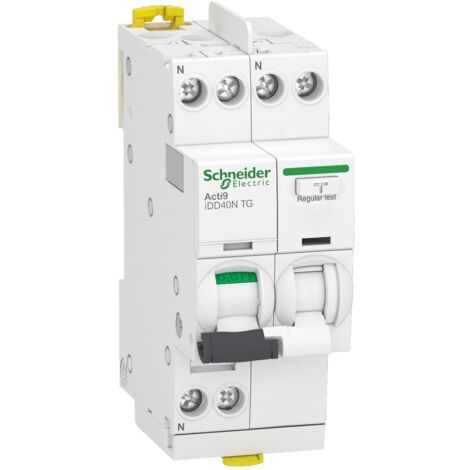

Le disjoncteur différentiel Acti9 iDD40N est conçu pour protéger les installations électriques contre les défauts d'isolement. Il est idéal pour une utilisation dans les groupes d'arrivées, offrant une protection fiable avec une capacité de coupure élevée.Spécifications techniques
- Tension assignée d'emploi : 230 V CA 50 Hz
- Fréquence du réseau : 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 6000 A à 230 V CA 50 Hz
- Pouvoir assigné de coupure et fermeture : Idm 3000 A à 230 V CA 50 Hz
- Tension d'isolement : 400 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Endurance mécanique : 20000 cycles
- Endurance électrique : 10000 cycles
- Poids : 215 g
- Dimensions : Hauteur 91 mm, Largeur 36 mm, Profondeur 73 mm
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Type de raccordement : Bornes type tunnel haut ou bas
- Compatibilité des répartiteurs : Haut ou bas, pas de 9 mm : 4
Installation
- Installation sur rail DIN
- Longueur de dénudage des fils : 14 mm pour connexion haut ou bas
- Couple de serrage : 2 N.m pour connexion haut ou bas
Utilisation
- Protection différentielle intégrée
- Signalisation locale : Indication ON/OFF et signalisation de déclenchement
- Type de commande : Par maneton
