Description générale

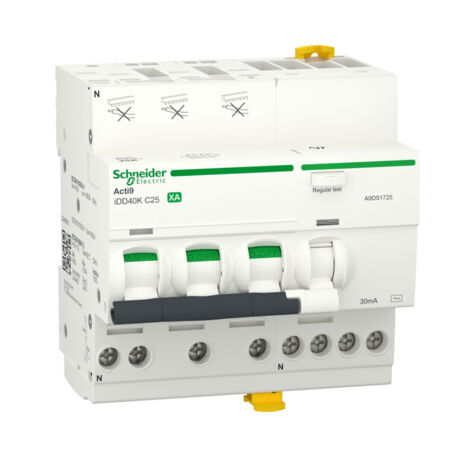

Le disjoncteur différentiel ACTI9 iDD40K XA est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type 3P+N avec un courant nominal de 25A et une capacité de coupure de 4500A. Ce disjoncteur est particulièrement adapté pour des applications nécessitant une protection contre les courants de fuite, avec un seuil de déclenchement de 30mA. Sa technologie indépendante de la tension garantit une fiabilité accrue dans diverses conditions d'utilisation.Spécifications techniques
- Tension assignée d'emploi : 400 V CA 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 4500 A à 400 V CA 50 Hz
- Pouvoir assigné de coupure et fermeture : Idm 3000 A à 400 V CA 50 Hz
- Tension d'isolement : 440 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Courant de pointe : 250 A
- Endurance mécanique : 20000 cycles
- Endurance électrique : 20000 cycles
- Poids : 490 g
- Dimensions : Hauteur 96 mm, Largeur 90 mm, Profondeur 73 mm
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Type de raccordement : Bornes à vis peigne tête de groupe
- Bornes type tunnel : 1...10 mm² souple et 1...16 mm² rigide
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Installation
Le disjoncteur est conçu pour être monté sur un rail DIN, facilitant ainsi son installation dans des tableaux électriques standards. Assurez-vous de respecter les spécifications de câblage pour garantir un fonctionnement optimal.Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, tout en offrant une protection contre les courants de fuite. Il est idéal pour les installations domestiques et commerciales.Autres informations
- Couleur : Blanc
- Signalisation locale : Indication ON/OFF et signalisation de défaut
- Verrouillages optionnels : Hermétique, dispositif de cadenassage
