Description générale

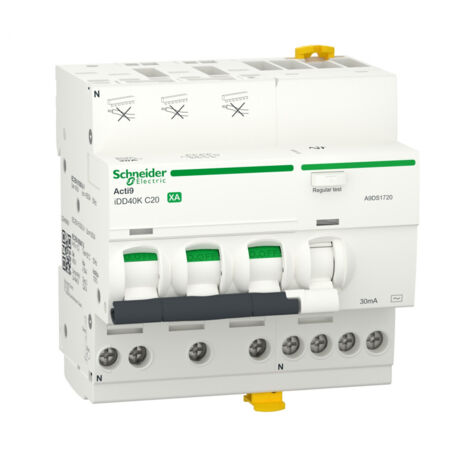

Le disjoncteur différentiel ACTI9 iDD40K XA est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type 3P+N, avec une capacité de 20A et un pouvoir de coupure de 4500A. Ce disjoncteur est idéal pour une utilisation dans des environnements domestiques et professionnels, offrant une protection contre les défauts d'isolement et les surcharges.Spécifications techniques
- Tension assignée d'emploi : 400 V CA 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 4500 A à 400 V CA 50 Hz
- Tension d'isolement : 440 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Courant de pointe : 250 A
- Endurance mécanique : 20000 cycles
- Endurance électrique : 20000 cycles
- Poids : 490 g
- Dimensions : Hauteur 96 mm, Largeur 90 mm, Profondeur 73 mm
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Type de raccordement : Bornes à vis peigne tête de groupe
- Bornes type tunnel : 1...10 mm² souple et 1...16 mm² rigide
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Installation
Le disjoncteur doit être installé sur un rail DIN, avec un raccordement approprié aux bornes à vis. Assurez-vous que les fils sont correctement dénudés et serrés pour garantir une connexion sécurisée.Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les défauts d'isolement. Il est équipé d'une signalisation locale pour indiquer l'état ON/OFF et les défauts éventuels.Autres informations
- Couleur : Blanc
- Classe de limitation : 3
- Verrouillages optionnels : Hermétique
- Dispositif de cadenassage : Oui
