Description générale

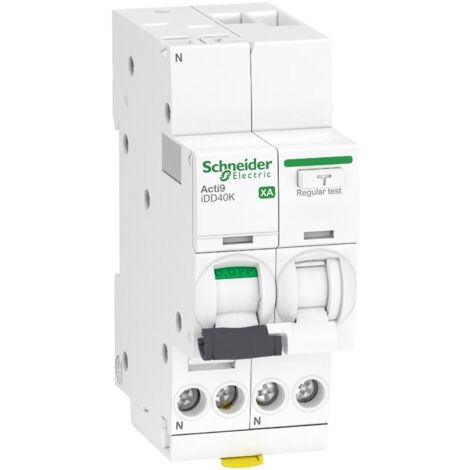

Le disjoncteur différentiel ACTI9 iDD40K XA est un appareil de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type 1P+N, avec un courant nominal de 20A et une protection différentielle de 30mA. Ce disjoncteur est capable de couper les courants de défaut, offrant ainsi une protection efficace contre les risques d'électrocution et d'incendie.Spécifications techniques
- Tension assignée d'emploi : 230 V CA 50 Hz
- Fréquence du réseau : 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 4500 A à 230 V CA 50 Hz
- Pouvoir assigné de coupure et fermeture : Idm 3000 A à 230 V CA 50 Hz
- Tension d'isolement : 400 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Courant de pointe : 250 A
- Endurance mécanique : 20000 cycles
- Endurance électrique : 20000 cycles
- Poids : 200 g
- Dimensions : Hauteur 91 mm, Largeur 36 mm, Profondeur 73 mm
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Type de raccordement : Bornes à vis peigne tête de groupe
- Bornes type tunnel : 1...10 mm² souple et 1...16 mm² rigide
- Longueur de dénudage des fils : 14 mm pour connexion basse
- Couple de serrage : 2 N.m
Installation
Le disjoncteur est conçu pour être monté sur un rail DIN, facilitant ainsi son installation dans un tableau électrique standard.
Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, tout en offrant une protection différentielle pour prévenir les risques d'électrocution.
Autres informations
- Couleur : Blanc
- Signalisation locale : Indication ON/OFF et signalisation de défaut
- Verrouillages optionnels : Hermétique, dispositif de cadenassage
- Classe de limitation : 3
