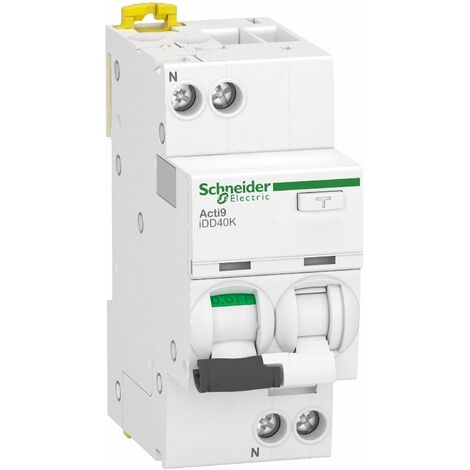

Acti9 iDD40K - disjoncteur différentiel - 1P+N C 10A 4500A/4,5A 300mA type AC

DESCRIPTION GÉNÉRALE

Disjoncteur différentiel de type AC, 1P+N, 10A, courbe C, avec une sensibilité de 300 mA et un pouvoir de coupure de 4,5 kA.

SPÉCIFICATIONS TECHNIQUES

• Position de l'appareillage : Départ
• Fréquence du réseau : 50 Hz
• Tension assignée d'emploi : 230 V CA 50 Hz
• Limite de déclenchement magnétique : 5...10 x In
• Pouvoir de coupure de service : 4500 A à 230 V CA 50 Hz
• Conformité : EN/CEI 61009-2-14
• Pouvoir assigné de coupure et fermeture : Idm 4500 A à 230 V CA 50 Hz
• Classe de limitation : 3
• Tension d'isolement : 400 V CA 50 Hz
• Tension assignée de tenue aux chocs : 4 kV
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Signalisation de défaut, Indication ON/OFF
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN
• Compatibilité des répartiteurs : Haut ou bas, dent pas de 9 mm : 4
• Hauteur : 85 mm
• Largeur : 36 mm
• Profondeur : 73 mm
• Poids : 210 g
• Couleur : Blanc
• Endurance mécanique : 20000 cycles
• Endurance électrique : 20000 cycles
• Verrouillages optionnels : Dispositif de cadenassage
• Type de raccordement : Bornes type tunnel haut ou bas 1...16 mm² rigide, 1...10 mm² souple
• Longueur de dénudage des fils : 14 mm
• Couple de serrage : 2 N.m
• Protection différentielle : Intégré
