Description générale
Le disjoncteur Acti9 iC60L est un dispositif de protection électrique à 4 pôles, conçu pour une utilisation dans des installations électriques domestiques et industrielles. Avec une capacité de 50A et une courbe C, il est idéal pour protéger les circuits contre les surcharges et les courts-circuits. Ce modèle est compatible avec les rails DIN pour une installation facile et rapide.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 35 kA (0,5 x Icu) conforme à EN 60947-2
- Tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
- Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
- Classe de limitation : 3 conforme à EN 60898-1
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Couple de serrage : 3.5 N.m
- Dimensions : 85 mm (hauteur) x 72 mm (largeur) x 78,5 mm (profondeur)
- Poids : 0.5 kg
- Couleur : Blanc
Compatibilité et accessoires
- Mode de raccordement : Terminal simple, haut ou bas
- Compatibilité du bloc de distribution : Oui, haut ou bas
- Fil rigide : 1...35 mm² max
- Fil souple : 1...25 mm² max
- Longueur de dénudage des fils : 14 mm
Installation
- Mode d'installation : Fixe
- Support de montage : Rail DIN
Utilisation
- Signalisation locale : Indicateur de déclenchement
- Coupure pleinement apparente : Oui
Autres informations

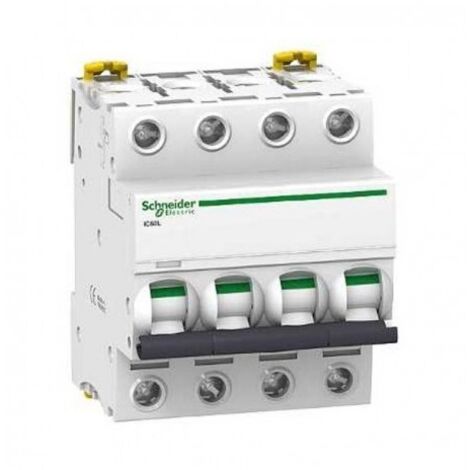

Disjoncteur Schneider Electric - iC60L - 4 pôles - 50 ampères - courbe C - A9F94450.
