Description générale

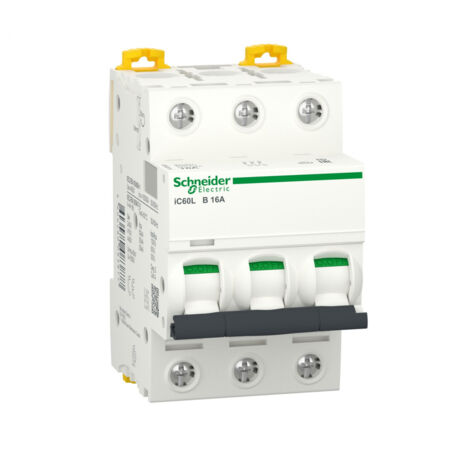

L'Acti9 iC60L 3P 16A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Avec une largeur de 6 pas de 9 mm, il se monte facilement sur rail DIN. Ce disjoncteur est livré en emballage individuel avec une notice simplifiée pour une installation rapide et efficace.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 4 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 35 kA (0,5 x Icu) conforme à EN 60947-2 - 12...133 V CA
- Tension assignée d'isolement : 500 V CA conforme à IEC 60947-2
- Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
- Classe de limitation : 3 conforme à EN 60898-1
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Poids : 0,375 kg
- Dimensions : 85 mm (hauteur) x 54 mm (largeur) x 78,5 mm (profondeur)
Compatibilité et accessoires
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag compatibles
Installation
- Mode d'installation : Fixe sur rail DIN
- Type de commande : Par maneton
- Signalisation locale : Indicateur de déclenchement
Utilisation
- Mode de raccordement : Terminal simple, haut ou bas
- Fil rigide : 1...25 mm² max
- Fil souple : 1...16 mm² max
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
- Protection fuite à la terre : Bloc séparé
Autres informations
Le disjoncteur Acti9 iC60 répond aux exigences de la norme NF EN 60947-2.
