Description générale

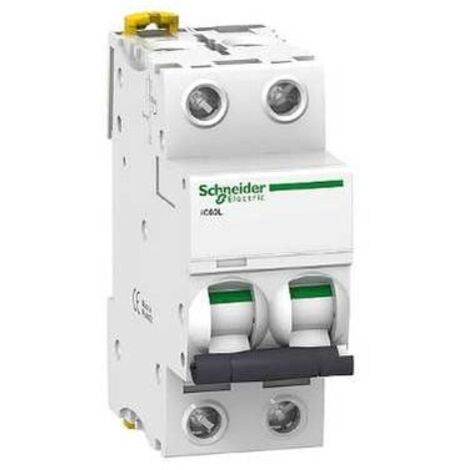

L'Acti9 iC60L 2P 25A est un disjoncteur modulaire conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Avec une largeur de 4 pas de 9 mm, il se monte facilement sur rail DIN. Ce disjoncteur est livré en emballage individuel et comprend une notice simplifiée pour une installation aisée. Il est équipé d'obturateurs IP20B rapides et ergonomiques, garantissant une utilisation pratique.Spécifications techniques
- Type : Disjoncteur Magnétothermique
- Nombre de pôles : 2P
- Courbe : C
- Courant nominal [In] : 25 A
- Pouvoir de coupure [Icu] : 20 kA conforme à EN/IEC 60947-2 - 440 V AC 50/60 Hz
- Tension assignée d'isolement [Ui] : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs [Uimp] : 6 kV
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 78,5 mm
- Poids : 0,25 kg
Compatibilité et accessoires
- Compatible avec les blocs de distribution du peigne de jeu de barres
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag intégrables
Installation
- Mode d'installation : Fixe sur rail DIN
- Mode de raccordement : Terminal simple, haut ou bas
- Fil rigide : 1...25 mm² max
- Fil souple : 1...16 mm² max
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Utilisation
- Protection des circuits électriques dans les bâtiments industriels et tertiaires
- Signalisation locale : Indicateur de déclenchement
Autres informations
- Classe de limitation : 3 conforme à EN 60898-1
- Protection fuite à la terre : Bloc séparé
