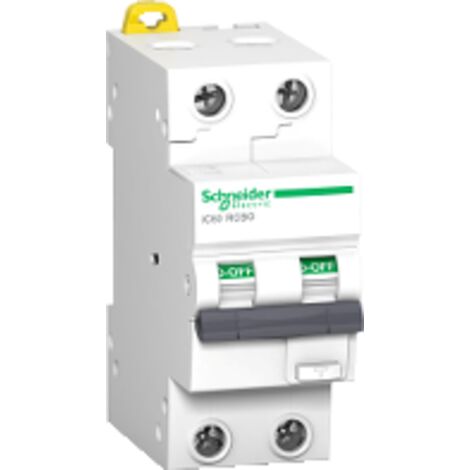

Description générale
Le disjoncteur différentiel Schneider A9D07232 est un appareil de protection électrique de type AC, conçu pour assurer la sécurité des installations électriques. Avec une sensibilité de 30mA et un calibre de 32A, il est idéal pour la protection des circuits standards. Ce modèle fait partie de la gamme Acti 9 IC60, reconnue pour sa fiabilité et sa sécurité. Il occupe 2 modules de 18mm dans un coffret électrique et offre un pouvoir de coupure de 10kA, garantissant une protection efficace contre les surcharges et les courts-circuits.Spécifications techniques
- Type : Disjoncteur différentiel
- Modèle : A9D07232
- Nombre de pôles : 2P
- Calibre : 32A
- Sensibilité : 30mA
- Pouvoir de coupure : 10kA
- Type de réseau : CA
- Courbe de déclenchement : C
- Tension assignée d'emploi : 220...240 V AC
- Fréquence : 50 Hz
- Tension d'isolement : 500 V AC
- Tension de tenue aux chocs : 4 kV
- Dimensions : Hauteur 86 mm, Largeur 36 mm, Profondeur 78 mm
- Poids : 273 g
- Durée de vie mécanique : 20,000 cycles
- Durée de vie électrique : 10,000 cycles
Compatibilité et accessoires
- Mode de montage : Rail DIN
- Type de raccordement : Borne à cage, haut ou bas
- Section des fils : 1...35 mm² (rigide), 1...25 mm² (souple), 1...25 mm² (flexible avec virole)
- Longueur de dénudage des fils : 12 mm
- Couple de serrage : 2 N.m
Installation
- Mode d'installation : Encliquetable
- Position de l'appareillage : Départ
Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les défauts d'isolement et les surcharges. Il est particulièrement adapté pour les installations domestiques et professionnelles, garantissant la sécurité des utilisateurs.Autres informations
- Indication de tension : Marche, arrêt, déclencheur sur défaut
- Classe de limitation : 3
- Protection différentielle : Intégrée
