A9d27216 - Disjoncteur Différentiel Bipolaire 30ma - 16a - Type Ai Courbe C - 10ka - Schneider Acti9 Ic60

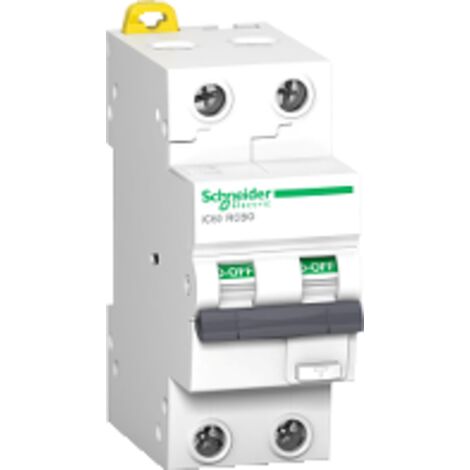

Disjoncteur différentiel 30mA 16A 2P Courbe C - Schneider A9D27216

Ce disjoncteur différentiel 30mA de calibre 16A est équipé de bornes de connexion À vis, un système de raccordement éprouvé et conforme aux normes de sécurité en vigueur.

La réputation de la gamme Acti 9 iC60 RCBO de chez Schneider Electric n'est plus à faire tant elle est réputée en terme de fiabilité et de sécurité.
Ce disjoncteur différentiel assure un pouvoir de coupure de 10kA conformément à la norme NF EN60947-2.

Le différentiel A9D27216 occupe 2 modules de 18mm sur votre coffret électrique.

Cette protection différentielle est fabriqué en Portugal par Schneider Electric et bénéficie d'une certification CE.

Les points clés du Schneider A9D27216

• Certification CE
• Fabriqué en Portugal
• Courbe C
• Type Ai
• Bornes de raccordements À vis
• Protection différentielle de sensibilité 30mA (protection des personnes)
• Calibre10kA

Caractéristiques principales du Disjoncteur différentiel bipolaire Schneider A9D27216 :

• Gamme : Acti 9

• Nom du produit : Acti 9 iC60 RCBO

• Type de produit ou équipement : Disjoncteur différentiel

• Nom de l'appareil : IC60 RCBO

• Application : Distribution

• Description des pôles : 2P

• Nombre de pôles protégés : 2

• In courant assigné d'emploi : 16 A

• Type de réseau : CA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Sensibilité du différentiel : 30 mA

• Temporisation : Instantané

• Type : Type A-SI

• Pouvoir de coupure : 10000 A Icn at 220...240 V AC 50 Hz conforming to EN/IEC 61009-2-115 kA Icu à 220...240 V CA 50 Hz se conformer à EN/CEI 60947-2

• Aptitude au sectionnement : No conforming to IEC 60947-1

• Labels qualité : KEMA-KEURNFIMQVDE

• Complémentaires Position de l'appareillage dans l'installation : Départ

• Fréquence du réseau : 50 Hz

• [Ue] tension assignée d'emploi : 220...240 V AC 50 Hz

• limite de déclenchement magnétique : 5...10 x In

• Technologie différentiel : Indépendant de la tension

• [Ics] pouvoir de coupure de service : 7500 A 75 % x Icn at 220...240 V AC 50 Hz conforming to EN/IEC 61009-2-17,5 kA 50 % Icu à 220...240 V CA 50 Hz se conformer à EN/CEI 60947-2

• Pouvoir assigné de coupure et fermeture : Idm 6000 A à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-1

• Classe de limitation : 3 conforming to EN/IEC 61009-2-1

• [Ui] tension d'isolement : 500 V AC 50 Hz

• [Uimp] tension assignée de tenue aux chocs : 4 kV

• courant de pointe : 3000 A

• Coupure pleinement apparente : Non

• Type de commande : Par maneton

• Indication de tension : Marche, arrêt, déclencheur sur défaut

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: ouiBas: biconnect

• Pas de 9 mm : 4

• Hauteur : 86 mm

• Largeur : 36 mm

• Profondeur : 78 mm

• Poids du produit : 273 g

• Couleur : Blanc

• Endurance mécanique : 20000 cycle

• Endurance électrique : 10000 cycle

• Type de raccordement : Tunnel type terminal top or bottom 1?35 mm² rigidTunnel type terminal top or bottom 1?25 mm² flexibleBorne du type à cage haut ou bas1?25 mm² flexible avec embout

• Longueur de dénudage des fils : 12 mm for top or bottom connection

• couple de serrage : 2 N.m

• Protection différentielle : Intégrée
