A9p64620 Disjoncteur Phase Neutre 20a Courbe D - 1p+n - 6/10ka Schneider Acti9 Ic40n

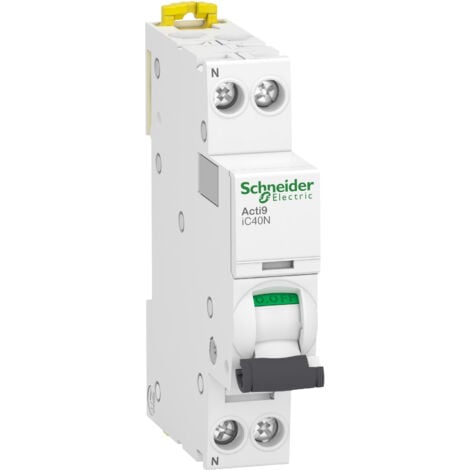

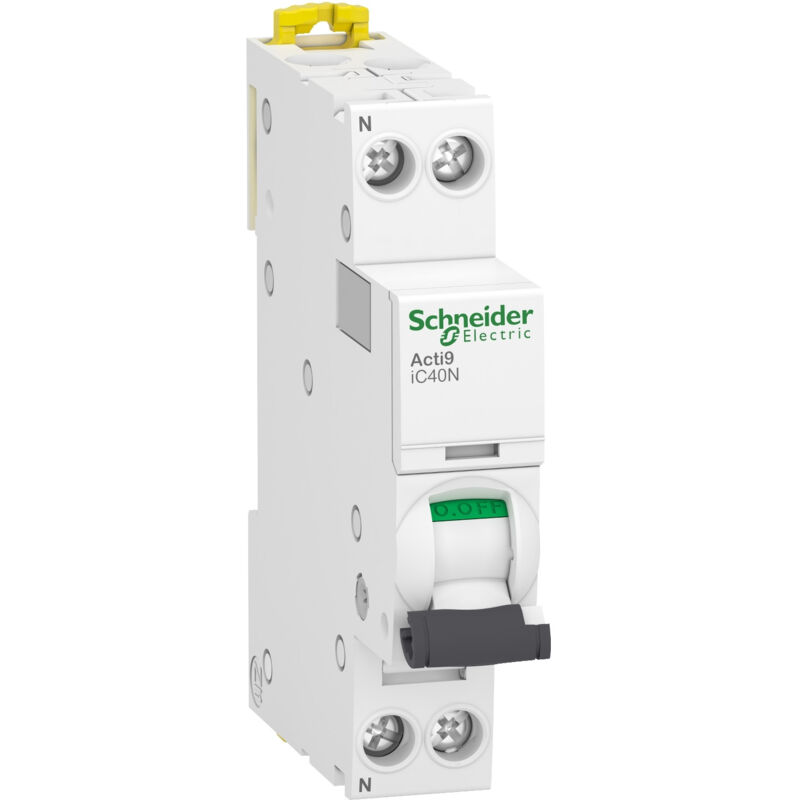

Disjoncteur 1P+N 20A courbe D - Schneider A9P64620

Ce disjoncteur unipolaire de Calibre 20A est équipé de bornes À vis d'une capacité de 1 à 16mm² en fil rigide et de 1 à 10mm² avec du fil souple avec embouts de câblage.

Le disjoncteur miniature Schneider A9P64620 est compatible avec des peignes électriques au pas de 18mm.

Issu de la gamme Acti 9 iC40N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).

Le A9P64620 occupe 1 module de 18mm sur votre tableau électrique.

Les points clés du disjoncteur A9P64620

• Certification CE
• Courbe D
• Bornes À vis
• Fonctionne sur 220V unipolaire
• Calibrage 20A

Caractéristiques principales de Disjoncteur LS Clario iC40 - 1P+N - 20A - courbe D - 6000A/10kA :

Principales

• Gamme: Acti9
• Nom du produit: Acti 9 iC40
• Type de produit ou équipement: Disjoncteur miniature
• Nom de l'appareil: iC40N
• Application: Distribution
• Description des pôles: 1P + N
• Nombre de pôles protégés: 1
• Position du pôle neutre: Gauche
• In courant assigné d'emploi: 20 A
• Type de réseau: CA
• Type de déclencheur: Thermique-magnétique
• Courbe de déclenchement: D
• Pouvoir de coupure:
  • 10 kA Icu à 230 V CA 50/60 Hz conforme à EN/CEI 60947-2
  • 6000 A Icn à 230 V CA 50/60 Hz conforme à EN/CEI 60898-1
• Aptitude au sectionnement: Oui conforme à EN/CEI 60947-2
• Labels qualité:
  • AENOR
  • OVE

Complémentaires

• Fréquence du réseau: 50/60 Hz
• [Ue] tension assignée d'emploi: 230 V CA 50/60 Hz
• Limite de déclenchement magnétique:
  • 10...14 x In se conformer à EN/CEI 60898-1
  • 12 x In +/- 20 % se conformer à EN/CEI 60947-2
• [Ics] pouvoir assigné de coupure de service:
  • 6000 A 100 % Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-1
  • 7,5 kA 75 % Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60947-2
• [Ui] tension assignée d'isolement: 400 V CA 50/60 Hz se conformer à EN/CEI 60947-2
• [Uimp] tension assignée de tenue aux chocs: 4 kV conforme à EN/CEI 60947-2
• Coupure pleinement apparente: Oui
• Type de commande: Par maneton
• Indication de tension:
  • Indication ON/OFF
  • Signalisation de déclenchement
• Mode d'installation: Encliquetable
• Support de montage: Rail DIN
• Pas de 9 mm: 2
• Hauteur: 85 mm
• largeur: 18 mm
• Profondeur: 74 mm
• Poids du produit: 120 g
• Couleur: Blanc
• Endurance mécanique: 20000 cycle
• Durée de vie électrique: 20000 cycle
• Verrouillages optionnels: Dispositif de cadenassage
• Mode de raccordement:
  • Borne du type à cage haut ou bas1...10 mm² souple
  • Borne du type à cage haut ou bas1...16 mm² rigide
• Longueur de dénudage des fils: 14 mm for haut ou bas connection
• Couple de serrage: 2 N.m haut ou bas
• Protection différentielle: Bloc séparé

Environnement

• Normes:
  • EN/CEI 60898-1
  • EN/CEI 60947-2
• Certifications du produit:
  • CE
  • BV
  • RINA
  • DNV
• Degré de protection IP:
  • IP20 conforming to CEI 60529
  • IP40 (boîtier modulaire) conforming to CEI 60529
• Degré de pollution: 3 conforme à EN/CEI 60947-2
• Humidité relative: 95 % à 55 °C
• Altitude de fonctionnement: 2000 m
• Température de l'air ambiant pour le fonctionnement: -25...70 °C
• Température ambiante de stockage: -40...85 °C
