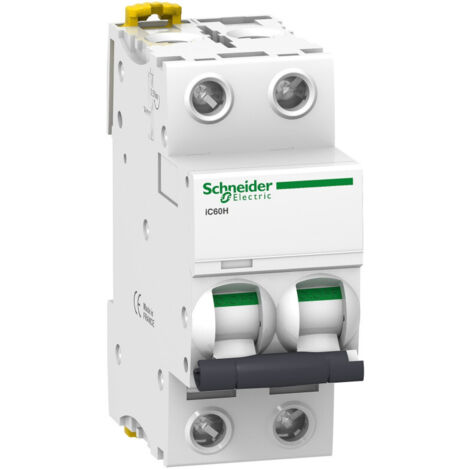

Acti9 - Acti9 ic60h 2p 10a c disjoncteur miniatu (A9F84210)

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701HAGER
8 options
N°1 des ventes

Disjoncteur 1P+N 3kA Courbe C 1A 1 Module HAGER MFN701

633
62,07€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur miniature Acti9 IC60H 2P 10A C (A9F84210) est conçu pour assurer la protection des circuits électriques. Il est équipé d'un mécanisme de déclenchement magnétique et d'un indicateur de déclenchement pour une signalisation locale efficace. Ce disjoncteur est adapté pour une installation sur rail DIN et est compatible avec les blocs de distribution du peigne de jeu de barres.

Spécifications techniques

  • Fréquence du réseau : 50/60 Hz
  • Limite de déclenchement magnétique : 8 x In +/- 20 %
  • Pouvoir assigné de coupure de service en court-circuit : 7500 A 0,75 x Icu conforme à EN 60898-1 - 400 V CA 50/60 Hz
  • Tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
  • Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
  • Classe de limitation : 3 conforme à EN 60898-1
  • Durée de vie mécanique : 20000 cycles
  • Durée de vie électrique : 10000 cycles
  • Couple de serrage : 2 N.m
  • Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 78,5 mm
  • Poids : 0,25 kg
  • Couleur : Blanc

Compatibilité et accessoires

  • Mode de raccordement : Terminal simple, haut ou bas
  • Compatibilité du bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
  • Section des fils : 1...25 mm² (rigide), 1...16 mm² (souple)
  • Longueur de dénudage des fils : 14 mm

Installation

  • Mode d'installation : Fixe
  • Support de montage : Rail DIN

Utilisation

  • Protection des circuits électriques contre les surcharges et les courts-circuits
  • Signalisation locale en cas de déclenchement

Caractéristiques

  • Marque
    SCHNEIDER
  • Longueur
    8.5 cm
  • Largeur
    36 mm
  • Hauteur
    85 mm
  • Poids
    250 g

Questions fréquentes

La limite de déclenchement magnétique est de 8 fois l'intensité nominale, avec une tolérance de +/- 20 %.

Le pouvoir assigné de coupure en cas de court-circuit est de 7500 A à 0,75 fois l'intensité de coupure assignée, conforme à la norme EN 60898-1.

Ce disjoncteur est compatible avec des sections de fils rigides de 1 à 25 mm² et des sections de fils souples de 1 à 16 mm².
