Informations produit
Description

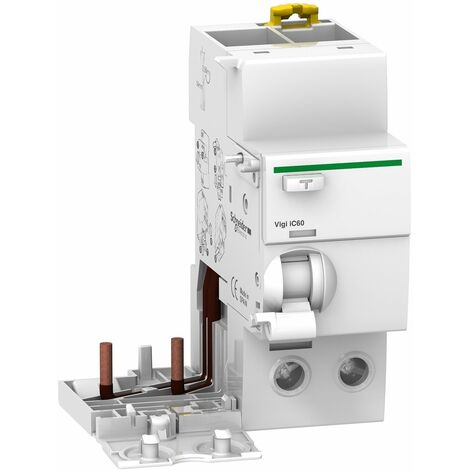

Schneider - Acti9 - iC60 - Bloc différentiel Vigi - 2P - 63A - 300mA - type AC - 230-240 - Réf : A9V14263
rnCompatible avec les disjoncteurs Schneider de la gamme Acti9 iC60N
rn| Caractéristique | Détail |
|---|
| Gamme |
| Acti9 |
| Type de produit ou équipement |
| Blocs différentiels Vigi |
| Nom de l'appareil |
| Vigi iC60 |
| Description des pôles |
| 2P |
| In courant assigné d'emploi |
| 63 A |
| Sensibilité du différentiel |
| 300 mA |
| Temporisation protection différentielle |
| Instantané |
| Type de protection contre les fuites à la terre |
| Type AC |
| Type de réseau |
| CA |
| Fréquence du réseau |
| 50/60 Hz |
| [Ue] Tension assignée d'emploi |
| 230...240 V CA 50/60 Hz conforme à EN/CEI 61009-1 |
| 230...240 V CA 50/60 Hz conforme à EN/CEI 61009-2-1 |
| Normes |
| EN/CEI 61009-1, EN/CEI 61009-2-1 |
| Pas de 9 mm |
| 7 |
| Position de l'appareillage dans l'installation |
| Départ |
| Technologie différentiel |
| Indépendant de la tension |
| [Ui] Tension assignée d'isolement |
| 500 V CA 50/60 Hz conforme à CEI 60947-2 |
| [Uimp] Tension assignée de tenue aux chocs |
| 6 kV conforme à CEI 60947-2 |
| Compatibilité de gamme |
| Acti 9 Acti9 iC60 |
| Acti 9 Acti9 Reflex iC60 |
| Produits compatibles |
| Terminal simple |
| Indication de tension |
| Signalisation de déclenchement |
| Mode d'installation |
| Encliquetable |
| Support de montage |
| Rail DIN |
| Connexion électrique sur disjoncteur |
| Connecteur |
| Compatibilité des répartiteurs, peignes, jeux de barres |
| Bas : OUI |
| Hauteur |
| 91 mm |
| Largeur |
| 72 mm |
| Profondeur |
| 73,5 mm |
| Poids du produit |
| 0,165 kg |
| Mode de raccordement |
| Borne type cage dessous pour : |
| - 1 câble rigide sans embout : 1…35 mm² |
| - 1 câble souple sans embout : 1…25 mm² |
| - 1 câble souple avec embout : 1…25 mm² |
| Longueur de dénudage des fils |
| 14 mm pour connexion bas |
| Couple de serrage |
| 3,5 N.m (bas) |
| Degré de protection IP |
| IP20 conforme à CEI 60529 |
| IP40 (boîtier modulaire) conforme à CEI 60529 |
| Degré de pollution |
| 3 conforme à CEI 60947-2 |
| Compatibilité électromagnétique |
| Tenue aux ondes 8/20 µs, 3000 A conforme à CEI 61009-1 |
| Température de l'air ambiant en fonctionnement |
| -25…60 °C |
| Température ambiante de stockage |
| -40…85 °C |
Associé au disjoncteur Acti9 iC60N, le bloc différentiel Acti9 Vigi iC60 protège efficacement contre les courts-circuits, les surcharges et assure la sécurité des personnes avec un dispositif 30mA. D'une largeur de 7 modules de 9 mm, il se fixe facilement sur rail DIN. Conforme à la norme NF EN 61009-1, ce produit certifié Green Premium garantit des performances durables et écologiques, et respecte les exigences ROHS UE. Le disjoncteur différentiel Acti9 Vigi iC60 propose également des accessoires en option, tels que des peignes Acti9, des auxiliaires de déclenchement ou de réarmement, et des télécommandes. Il affiche une excellente résistance aux surtensions, avec une tension nominale Ue de 400 VCA, une tension d’isolement Ui de 500 VCA et une tension de tenue aux chocs Uimp de 6 kV. Le degré de pollution est de 3. Ce modèle compact, aux dimensions de 63 x 91 x 73,5 mm (L x H x P) et pesant 0,245 kg, offre un degré de protection IP20 ou IP40 une fois monté dans un coffret. Il fonctionne dans une plage de températures de -25 °C à +60 °C, avec une température de stockage allant de -40 °C à +85 °C.
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Intensité courant63 A
- Quantité par pack1
- Hauteur91 mm
- Indice de protectionIP20
- Intensité nominaleAC
- Largeur72 mm
- MatièresPlastique
- Nombre de module(s)2
- Nombre de pôle(s)2
- Profondeur73.5 mm
- Type de sensibilitéAC
- Type d'interrupteur différentielType AC
- Réf. ManoManoME5461043
- MMID318438840087
- Réf. fabricant3606480090820
- EAN3606480090820
Questions fréquentes
Ce dispositif peut-il être utilisé dans des environnements à forte humidité ou poussiéreux ?
Ce dispositif offre un degré de protection IP20, ou IP40 lorsqu'il est monté dans un coffret. Cela signifie qu'il est protégé contre les objets solides de plus de 12,5 mm, mais il n'est pas conçu pour résister à une forte humidité ou à des environnements poussiéreux sans protection supplémentaire.
Quelles sont les précautions à prendre pour le câblage de ce dispositif ?
Le câblage doit être réalisé avec des fils rigides ou souples, en respectant une longueur de dénudage de 14 mm et un couple de serrage de 3,5 N.m. Cela garantit une connexion sécurisée et conforme aux spécifications techniques.
Ce dispositif est-il adapté à des températures extrêmes ?
Ce dispositif fonctionne dans une plage de température de -5°C à +60°C et peut être stocké entre -40°C et +85°C. Il est donc adapté à des environnements modérément extrêmes, mais pas à des conditions dépassant ces limites.
