AC40-300V 100A Compteur Electrique Consommation Sous compteur électrique Compteur d'énergie numérique, Compteur d'électrique monophasé, Compteur de courant alternatif KWh Compteur Type CT

Description générale

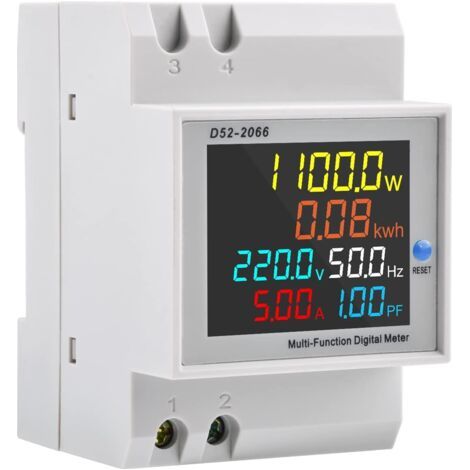

Le compteur électrique AC40-300V est un appareil numérique monophasé conçu pour suivre la consommation électrique. Il peut mesurer une intensité maximale de 100A et une tension de 40 à 300V. Ce compteur 6 en 1 affiche simultanément six paramètres grâce à son écran LCD rétroéclairé, facilitant ainsi la lecture des données de consommation.

Spécifications techniques

• Intensité maximale : 100A
• Tension : 40-300V
• Puissance : 0-30000W
• Énergie : 0-99999 kWh
• Fréquence : 45-65 Hz
• Facteur de puissance : 0,00-1,00 PF
• Précision de mesure : 1%
• Vitesse de mesure : 2 fois/seconde
• Dimensions : 54×80×64 mm

Installation

Le compteur est conçu pour être monté sur rail DIN, facilitant son installation dans des environnements électriques standards.

Utilisation

Pour utiliser le compteur, suivez ces étapes :

1. Connectez la tension de mesure aux bornes 1 et 2.
2. Effectuez les connexions avec le transformateur de courant interne ou externe selon les schémas fournis.
3. À la mise sous tension, le compteur affichera les paramètres de mesure.
4. Pour réinitialiser le compteur, maintenez le bouton de réinitialisation enfoncé pendant 5 secondes.
