AC 220-440, empêche les interférences, action instantanée, économie d'énergie, relais de surveillance de tension, protecteur de séquence de phase, stable pour les équipements électriques

Caractéristiques:

1. Perte de phase dynamique, protection contre la perte de phase statique : fait référence à la défaillance de phase de n'importe quelle phase lorsque l'appareil protégé est à l'état de fonctionnement ou à l'état de non-fonctionnement. Le voyant lumineux est sous forme de lumière rouge et de priorité
2. Protection contre les erreurs de phase : Une mesure de protection pour empêcher la séquence de phase de l'alimentation CA triphasée L1, L2, L3 d'être connectée de manière incorrecte. Action instantanée. Le voyant se présente sous la forme d'une lumière jaune.
3. Protection contre les déséquilibres de tension : fait référence à un déséquilibre de tension qui affectera le fonctionnement sûr de l'appareil. Lorsque le taux de déséquilibre de tension est supérieur à 8 %. La forme du voyant lumineux est la suivante : le voyant manque de phase rouge est allumé, et prioritaire.
4. Protection contre les retards : lorsqu'il y a un défaut, le moniteur retardera après 1 à 2 secondes et le relais se déclenchera.
5. La fonction de protection du moniteur n'est pas affectée par le courant de la ligne ou de la charge, le courant d'appel, le courant déséquilibré et la nature de la charge. Travail à long terme avec une performance complète et un climat complet. La consommation électrique n'est pas supérieure à 2W.

Spécifications:

Caractéristique :
Protection contre la perte de phase dynamique et la perte de phase statique : fait référence à la défaillance de phase de n'importe quelle phase lorsque l'appareil protégé est en état de fonctionnement ou hors fonctionnement. Le voyant lumineux se présente sous la forme d'un voyant rouge et d'une priorité.
Protection contre les mauvaises phases : une mesure de protection pour empêcher la séquence de phases de l'alimentation CA triphasée L1, L2, L3 d'être mal connectée. Action instantanée. Le voyant se présente sous la forme d'une lumière jaune.
Protection contre le déséquilibre de tension : fait référence à un déséquilibre de tension qui affectera le fonctionnement sûr de l'appareil. Lorsque le taux de déséquilibre de tension est supérieur à 8 %. La forme du voyant est : le voyant rouge d'absence de phase est allumé et la priorité.
Protection contre le retard : en cas de défaut, le moniteur retardera après 1 à 2 secondes et le relais se relâchera.
La fonction de protection du moniteur n'est pas affectée par le courant de la ligne ou de la charge, le courant d'appel, le courant déséquilibré et la nature de la charge. Travail à long terme avec pleine performance et plein climat. La consommation électrique ne dépasse pas 2 W.
Il n'y a aucune exigence de câblage du moteur lorsqu'il est utilisé pour la protection du moteur.
Ce produit est conforme aux normes GB/T 14048.1-2000, GB14048.5-2001 eqv IEC60947-1:1999.
La CEM de ce produit est conforme à la méthode de mesure et à la valeur admissible des caractéristiques d'interférence radio de GB4343-1995.
Protection contre le déséquilibre de tension triphasé, protection contre la perte de phase statique, protection contre l'inversion de phase, protection contre la foudre et résistance aux surtensions. .
Spécification :

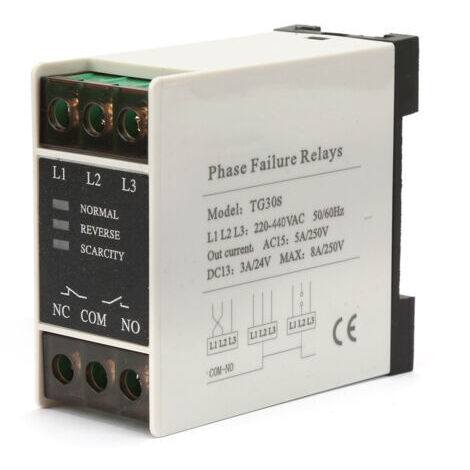

Modèle : TG30S
Tension : 220-440 V AC
Répondre à la norme : GB/T 14048.1-2000, GB14048.5-2001 eqv IEC60947-1:199
Paquet liste :
1 * Protecteur de séquence de phases
Remarque :
La couleur réelle du produit peut différer de la photo en raison de la lumière.
Il peut y avoir un léger écart dans la mesure du produit.
Fonctionnement statut :
1. Le câblage triphasé L1, L2, L3 est correct, le voyant vert du moniteur est allumé, le relais est fermé ; Si la séquence de phases est incorrecte, le voyant jaune du moniteur est allumé, échangez simplement deux phases de L1, L2, L3 en trois phases, le moniteur pourra reconnaître la séquence de phases et fonctionner normalement.
Lorsque l'appareil protégé fonctionne normalement. , le voyant jaune est allumé et lorsque le relais ne capte pas, cela doit être considéré comme une mauvaise connexion de la séquence de phase de la ligne externe, et le moniteur a pour fonction d'empêcher la protection contre les erreurs de connexion ;
2. Lorsque les phases L1, L2 et L3 sont déphasées, le voyant rouge est allumé, le voyant vert est éteint et le relais est relâché ; lorsque la tension est normale, le voyant vert est allumé et le relais est fermé ;
3. L1, L2, L3 sont connectés à une tension alternative triphasée, NO et COM sont des contacts normalement ouverts ; NC et COM sont des contacts normalement fermés. Utilisez un fil pour connecter directement le bornier.
