Nom du produit

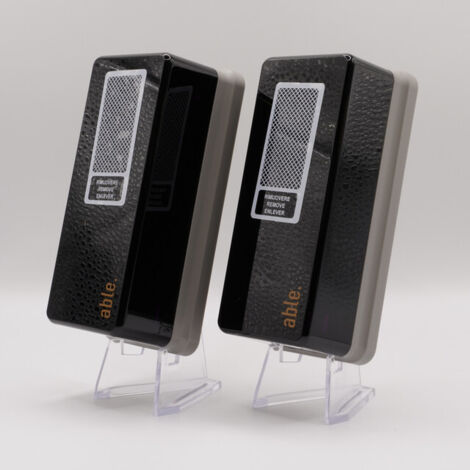

Photocellules ABLE / V2 PX XS 24 – Jeu de 2 cellules synchronisées auto-alignantes 12-24 Vac / 12-36 Vdc – Nouveau design 2025 – Remplace V2 Sensiva XS

Description du produit

Les photocellules ABLE / V2 PX XS 24 sont la nouvelle génération 2025 développée par V2 pour remplacer la célèbre V2 Sensiva XS. Elles conservent la compatibilité électrique et mécanique du modèle précédent tout en introduisant un design modernisé, une électronique plus performante et une installation simplifiée.

Ces cellules photoélectriques infrarouges garantissent une détection fiable d’obstacles jusqu’à 20 mètres. Lorsqu’un obstacle coupe le faisceau, le mouvement du portail ou de la porte de garage est immédiatement arrêté ou inversé pour assurer la sécurité des utilisateurs.

Leur technologie synchronisée et auto-alignante permet de poser plusieurs paires côte à côte sans interférences. Grâce à un voyant LED d’alignement, le centrage du faisceau s’effectue en quelques secondes, même pour un installateur non professionnel.

Caractéristiques techniques

1. Alimentation : 12 – 24 Vac / 12 – 36 Vdc
2. Portée optique : 20 m
3. Signal infrarouge modulé : 2 kHz – longueur d’onde 940 nm
4. Sortie relais (RX) : 1 A max / 30 Vdc – contact NO ou NC (sélection via cavalier J1)
5. Consommation : TX 15 mA / RX 20 mA (à 24 Vdc)
6. Indice de protection : IP55 – usage extérieur
7. Température de fonctionnement : –20 °C à +60 °C
8. Dimensions : 90 × 38 × 25 mm
9. Montage : mural ou sur potelet (compatible support GARDO et anciens supports Sensiva)
10. Matériaux : ABS renforcé anti-UV, joint d’étanchéité silicone

Types d’installation et compatibilités

Les ABLE / V2 PX XS 24 conviennent à tous les types d’installations domestiques, résidentielles et semi-industrielles :

1. Portails battants : positionnement sur les piliers intérieurs, alignement en vis-à-vis.
2. Portails coulissants : installation en façade sur potelets ou murs latéraux, pour couvrir la zone de fermeture.
3. Portes de garage motorisées : montage mural à hauteur de 30 à 50 cm du sol.
4. Barrières levantes ou accès collectifs : utilisation en série ou parallèle avec d’autres dispositifs de sécurité.

Ces cellules remplacent directement les modèles V2 Sensiva XS (et anciennes références 13C001, 13C003, 13C004) sans modification du câblage ni des fixations. Les entraxes de montage et les polarités électriques sont identiques, ce qui permet une mise à niveau rapide d’une installation existante.

Les PX XS 24 sont également compatibles avec la majorité des motorisations de portails du marché fonctionnant en 12–24 Vac/DC, notamment : Nice, BFT, Came, FAAC, Somfy, Motorline, ou encore Cardin (avec connexion sur entrée de sécurité à contact sec).

Points forts

1. Remplaçant officiel de la V2 Sensiva XS : remplacement direct, câblage identique et design modernisé.
2. Design 2025 : lignes plus fines et élégantes pour une intégration discrète.
3. Technologie auto-alignante : centrage visuel simplifié par LED.
4. Synchronisation intégrée : plusieurs paires côte à côte sans interférences.
5. Installation polyvalente : murale, sur potelet ou sur support GARDO compatible.
6. Fiabilité renforcée : boîtier étanche IP55, fonctionnement stable de –20 °C à +60 °C.
7. Faible consommation : TX 15 mA / RX 20 mA, idéale pour motorisations solaires.
8. Large compatibilité : fonctionne avec la plupart des automatismes de portails et de garages.

Contenu du colis

1. 1 cellule émettrice (TX) ABLE / V2 PX XS 24
2. 1 cellule réceptrice (RX) ABLE / V2 PX XS 24
3. Kit de fixation mural avec joints et visserie
4. Notice d’installation multilingue (édition 2024)
