6 paires MC4 mâle/femelle double anneaux Joint étanche Panneau solaire Connecteurs de câble Fontainebleau
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Description générale

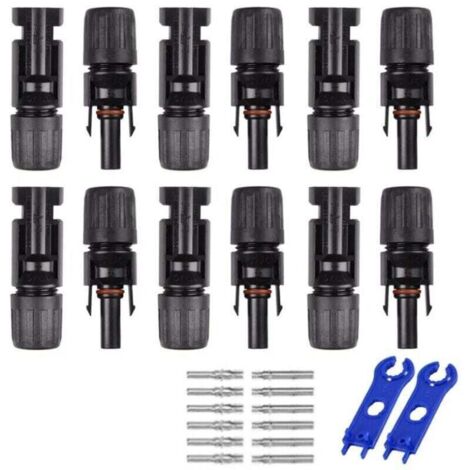

Ce produit comprend 6 paires de connecteurs MC4 mâle/femelle avec double anneau joint étanche, spécialement conçus pour les systèmes solaires photovoltaïques. Ils offrent une installation facile et rapide grâce à l'inclusion de clés hexagonales. Résistants à l'eau et à la poussière, ces connecteurs sont idéaux pour une utilisation en extérieur, même dans des conditions climatiques extrêmes. Leur système d'auto-verrouillage garantit une connexion sécurisée.
Spécifications techniques
- Tension nominale : 1000 V DC
- Courant nominal : 25 A (2,5-4,0 mm²)
- Degré de protection : IP67
- Indice d'inflammabilité : UL94-V0
- Tension d'essai : 6000 V (50 Hz, 1 min)
- Sécurité : Classe 2
- Catégorie de surtension/Indice de pollution : CAT III/2
- Adaptateur de câble : OD 4.5-7.0 (2,5-4,0 mm²)
- Résistance de contact du connecteur : 0.5 mΩ
- Force d'insertion : ≤ 50 N
- Force de retrait : ≥ 50 N
- Matériau conducteur : Cuivre, étain
- Connexion : À sertir
- Matériau isolant : PPO ou PBT
- Plage de température de fonctionnement : -40 à +90 °C
- Convient pour câbles : 2,5 mm²/4 mm²/6 mm² (AWG 14/12/10)
Compatibilité et accessoires
Ces connecteurs sont compatibles avec une large gamme de câbles solaires et peuvent être utilisés avec les systèmes photovoltaïques standards.
Installation
L'installation est simple et peut être réalisée rapidement grâce aux clés hexagonales fournies. Assurez-vous de suivre les instructions d'installation appropriées pour garantir une connexion sécurisée.
Utilisation
Les connecteurs sont conçus pour une utilisation en extérieur, offrant une performance fiable dans des conditions climatiques variées. Ils sont adaptés pour connecter des panneaux solaires à des systèmes électriques.
Caractéristiques
- MarqueTEHTUY
- Longueur1 cm
- Largeur10 mm
- Hauteur10 mm
- Poids1 g
Questions fréquentes
Ce type de connecteur fonctionne dans une plage de température de -40 à +90 °C, ce qui le rend adapté à des conditions climatiques variées.
Le connecteur a un degré de protection IP67, ce qui signifie qu'il est résistant à l'eau et à la poussière, idéal pour une utilisation en extérieur.
Ce connecteur est compatible avec des câbles de 2,5 mm², 4 mm² et 6 mm², correspondant aux calibres AWG 14, 12 et 10.
