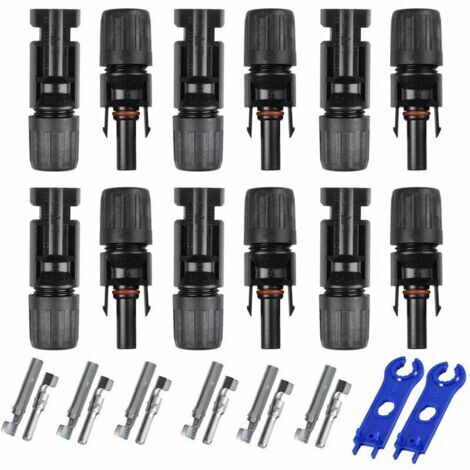

6 Paires MC4 mâle/femelle double anneaux Joint étanche, Panneau solaire Connecteurs de câble

27,04€
Dont éco-participation : 0,01 € TTC
Produit similaire livré par
Câble solaire 6 mm² 10AWG – Rallonge photovoltaïque 1500V DC – Connecteurs M/F IP68 – Résistant aux UV et à l'humidité – Certifié TÜV
Câble solaire 6 mm² 10AWG – Rallonge photovoltaïque 1500V DC – Connecteurs M/F IP68 – Résistant aux UV et à l'humidité – Certifié TÜV
14,99 €
23
Vendu par Loenzi

Ces articles peuvent vous intéresser !

Connecteur femelle quart de tour 16 à 25 mm²SOUDO METAL
2 options

Connecteur femelle quart de tour 16 à 25 mm²

57
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Description générale

Les connecteurs MC4 mâle/femelle à double anneaux sont conçus pour assurer une connexion étanche et sécurisée pour les panneaux solaires. Ils sont idéaux pour une utilisation dans des environnements extérieurs grâce à leur robustesse et leur protection contre les intempéries.

Spécifications techniques

  • Tension nominale : 1000 V DC
  • Courant nominal : 25 A (2,5-4,0 mm²)
  • Degré de protection : IP67
  • Indice d'inflammabilité : UL94-V0
  • Tension d'essai : 6000 V (50 Hz, 1 min)
  • Sécurité : Classe 2
  • Catégorie de surtension/Indice de pollution : CATIII/2
  • Matériau conducteur : Cuivre, étain
  • Matériau isolant : PPO ou PBT
  • Plage de température de fonctionnement : -40 ~ +90 °C
  • Résistance de contact : 0.5 mΩ
  • Force d'insertion : ≤ 50 N
  • Force de retrait : ≥ 50 N

Compatibilité et accessoires

  • Convient pour câbles de 2,5 mm², 4 mm² et 6 mm² (AWG 14/12/10)
  • Contenu de l'emballage : 5 connecteurs mâles, 5 connecteurs femelles, 2 clés hexagonales

Installation

Les connecteurs se fixent par sertissage, assurant une connexion solide et durable. Il est recommandé d'utiliser les clés hexagonales fournies pour un montage facile.

Utilisation

Ces connecteurs sont principalement utilisés pour relier des panneaux solaires entre eux, garantissant une transmission efficace de l'énergie tout en résistant aux conditions climatiques difficiles.

Caractéristiques

  • Marque
    AUTRES
  • Configuration raccord
    M-F
  • Indice de protection
    IP67
  • Longueur
    24.3 cm
  • Matières
    Plastique
  • Polarité de la Cosse
    Paire
  • Température maximale de fonctionnement
    90 °C
  • Réf. ManoMano
    ME210843353
  • MMID
    868438362231
  • Réf. fabricant
    XHWD-M-2027537
  • EAN
    6265342155410
