40 Cartes de Prototypage PCB Double Face avec Trous Étain, 4 Formats pour Circuits Électroniques et DIY
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description

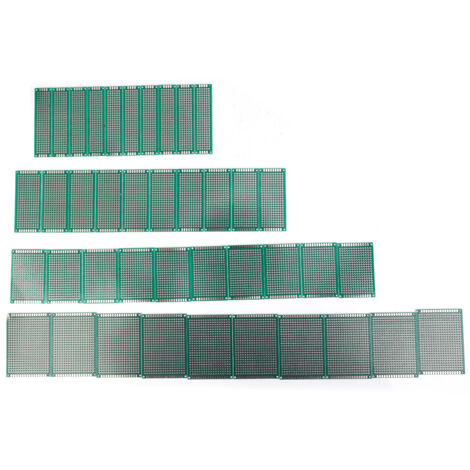

Bienvenue dans notre boutique ! Ce kit de circuits imprimés universels est parfait pour vos projets de prototypage et d'électronique. Il contient un total de 40 cartes, réparties en 4 tailles différentes avec 10 exemplaires de chaque. Les dimensions et la configuration des trous sont les suivantes : 50 x 70 mm (24 x 18 trous), 40 x 60 mm (20 x 14 trous), 30 x 70 mm (24 x 10 trous) et 20 x 80 mm (28 x 6 trous). Toutes les cartes sont fabriquées en FR-4, une fibre de verre réputée pour sa grande résistance structurelle et sa durabilité. Les deux faces de chaque circuit imprimé sont identiques, offrant une flexibilité de conception. Un point clé est que tous les trous sur les plaques sont électroplaqués, garantissant une excellente conductivité électrique pour des connexions fiables. De plus, chaque carte est équipée de quatre trous de positionnement (diamètre 4 mm) pour un alignement et un soudage précis des composants. Les spécifications techniques sont : distance entre les trous de 2,54 mm (0,1 pouce), diamètre des trous de 1 mm (0,04 pouce) et une épaisseur standard de 1,6 mm. Le lot comprend exactement 40 circuits imprimés, vous offrant une quantité généreuse pour réaliser de multiples projets.
Caractéristiques
- MarqueMIXHOME
- MatièresFibre de verre
- CouleurMulticouleur
- Composant tableau électriqueObturateur
- Réf. ManoManoME210916225
