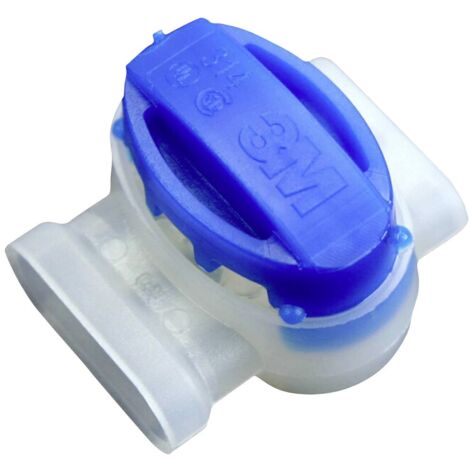

3M 314 Connecteur flexible: 0.5-1.5 mm² rigide: 0.5-1.5 mm² Nombre de pôles: 3 50 pc(s) bleu

Informations techniques

Couleur : bleu
Gamme de température (détails) : jusqu'à +105°C °C
Nombre de pôles : 3
Section max. de câble flexible : 1.5 mm²
Section max. de câble rigide : 1.5 mm²
Section min. de câble flexible : 0.5 mm²
Section min. de câble rigide : 0.5 mm²
Tension nominale : 600 V

Le connecteur IDC 3M™ Scotchlok™ 314 est auto-rétractable, ignifuge et résistant à l'humidité, avec un contact unique « U » qui offre une connexion électrique rapide et fiable. Ce texte a été traduit par une machine.

Points forts

• Un contact « U » unique garantit une connexion électrique fiable jusqu'à 600 V.
• Utilisation rapide et sans effort grâce à un simple pliage sans dénudage ni entorses des fils.
• 60998-2-3
• Résistant à l'humidité pour les applications dans un environnement humide lorsqu'il est utilisé avec un boîtier de distribution.
• Protection contre l'humidité IPX8
• Résiste aux températures jusqu'à 105°C.
• Conforme RoHS 2011/65/eu

  Fonctionnalités

  • Pour la mise en commun, le codage couleur et le marquage

    • • Informations supplémentaires

        Le connecteur 3M Scotchlok est adapté pour la connexion de conducteurs monoconducteurs ou multiconducteurs dans la technique de câblage d'installation. Avec une section de 0,5 à 1,5 mm carré, il permet une connexion directe même sur des conducteurs non coupés. Le connecteur Scotchlok noir maintient une tension maximale de 30 volts et une température limite de 105 °C. Il peut être utilisé aussi bien dans les domaines de commande, de mesure et de régulation que dans les systèmes électriques automobiles et de commutation. Son fonctionnement repose sur le principe d'un U-Elemente : les conducteurs à relier sont guidés dans le connecteur sans devoir être préalablement isolés. En appuyant légèrement sur la pince Scotchlok, les éléments en U éliminent l'isolation du conducteur, augmentent la surface de contact et établissent le HER. L'élément en U sous une tension de ressort entoure les fils individuels et assure une connexion mécanique solide, résistante aux chocs, électriquement et durable. Le connecteur a été testé dans le champ de test haute tension de 3M Deutschland 3M GmbH, conformément aux normes VDE 0606, 0607, 0303, 0470 et IEC23F et a satisfait à toutes les conditions. Les connecteurs Scotchlok sont tous UL et C.S. Illustration similar.
