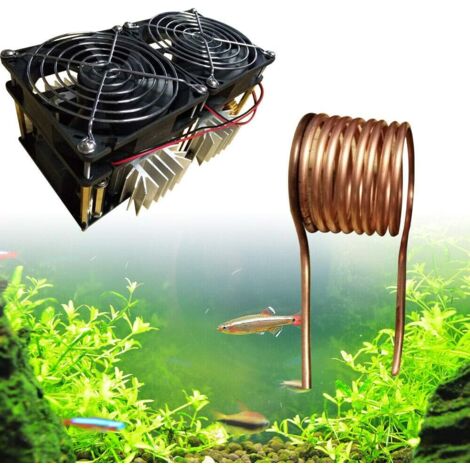

1800W Module de plaque chauffante à induction ZVS Pilote Flyback Chauffage + tube cuivre

À propos de ce projet

* & * Ce produit a une puissance maximale de 1800w, conçu avec super PCB Layout, super dissipation de chaleur, bonne dissipation de chaleur

* & * apportez votre propre interface de ventilateur, vous pouvez également faire une décharge Tesla, un onduleur de tension de générateur, etc.

* & * Ce circuit de chauffage par induction utilise une alimentation CC basse tension de 12 - 48V avec un courant maximal de 40A et une puissance maximale de 1800w.

* & * en raison de ses propriétés intermédiaires, les amateurs de bricolage peuvent l'utiliser pour la trempe, la trempe et d'autres traitements thermiques. Il peut également être fondu avec du graphène, de l'argent, du cuivre, de l'aluminium et d'autres métaux, le chauffage est uniforme, rapide et très pratique.

* & * Dans ce test, la puissance maximale est proche de 1800w et le courant maximal est de 40A. Ce produit peut être utilisé dans de bonnes conditions de dissipation de chaleur et peut fonctionner en continu pendant plusieurs heures.

Description du produit

Exigences d'alimentation: alimentation 48v3000w

Spécifications du produit:

Description: module de plaque chauffante par induction ZVS.

Dimensions du produit: 180 mm x 90 mm x 80 mm (mesure manuelle, erreur supérieure à 3 mm, veuillez comprendre).

Bague chauffante bague intérieure: 70 mm (recommandé + ensemble quartz, support maximum 58 mm).

Tension d'entrée: 12V - 48V Recommandation: 36V ou plus

Exigences de puissance: moins de 12V ≥ 10A, plus ou égal à 15V ≥ 15A.

Puissance maximale: 1800 W.

Courant maximal: 40 A.

Le forfait comprend:

1 PCB.

1 x 48 V tube en cuivre.

Notes

1. La production de chaleur est très élevée, sauf que la plaque et les composants sont très chauds, la chaleur du tube de cuivre est très élevée. L'acheteur peut préparer individuellement le système de refroidissement par eau et acheter une petite pompe à eau et un tuyau en caoutchouc d'un diamètre de 2 mètres et d'un diamètre de 4 mm.

2. Soyez prudent lorsque vous utilisez une alimentation à découpage, car les alimentations à découpage haute performance ont généralement une fonction de démarrage en douceur, c'est - à - dire que la tension de sortie augmente lentement. Si la tension monte à 10v avant de connecter le circuit de chauffage par induction, le circuit ne vibrera pas car la tension est trop faible. Le tube MOS s'ouvre et brûle simultanément les composants. Il est donc nécessaire de Commuter la tension d'alimentation à l'état stable, puis de la connecter au circuit de chauffage par induction.

3. Lorsque vous chauffez des objets métalliques, ne chauffez pas le métal. Sinon, l'alimentation peut être surchargée. Veuillez ajouter un fusible 35A ou un ampèremètre pour améliorer l'interrupteur à air. (les colis ne sont pas inclus).

4. Bien que cette carte de conducteur puisse supporter plus de 40A, il est recommandé de ne pas dépasser 48v 35A pour éviter les accidents et les dommages.

5. Diamètre de l'anneau chauffant 60 mm, tension nominale 36 volts, pour l'alimentation au - dessus de 40 volts, diamètre intérieur 70 mm, diamètre de l'anneau chauffant, pompe 12 volts DC alimentation, s'il vous plaît utiliser le module de régulateur de tension d'alimentation séparément pour éviter de brûler le ventilateur cassé et La pompe à eau.

6. La tension d'entrée minimale du module est de 12V, ce qui ne signifie pas que toutes les alimentations 12V peuvent être utilisées, certains acheteurs inexpérimentés peuvent utiliser des alimentations plus petites. Ce module a des exigences spécifiques de tension et de courant. Une tension de 12 volts doit être supérieure à 10 ampères pour être utilisée. Si la puissance est trop faible, la puissance de l'alimentation est considérablement réduite. Si la tension est inférieure à 12V, les deux MOS seront allumés simultanément. Brûlez le tube MOS.

7. Lorsque la chaleur du tube MOS est détectée, il faut d'abord considérer si la puissance de sortie répond aux exigences.

8. Ne videz pas la plaque, sinon des interférences RF se produiront et le tube MOS brûlera.

9. Il est recommandé d'utiliser un appareil de chauffage par induction de 36V et 20A, l'alimentation 12V est trop petite, l'appareil de chauffage ne réagit presque pas, l'alimentation 12V peut facilement provoquer une chute de la tension de sortie de l'alimentation. 12V ou moins est très dangereux.

10. La performance de chauffage par induction est élevée, donc la fièvre est normale. Tu dois être bien calme.

11. Chauffage par induction, alimentation recommandée 48v ou plus 50A alimentation à découpage. Au - delà de l'alimentation 24V, alors l'alimentation est supérieure à 20A, plus la tension est élevée, plus le courant est élevé, plus la puissance de chauffage est élevée, plus la vitesse de chauffage est rapide.
