1500W 30A DC-DC Module d'alimentation Programmable Convertisseur Elévateur Entrée 10-60V Sortie 12-90V

Module de levage

1500W 30A DC-DC Module d’alimentation Programmable Convertisseur Elévateur Entrée 10-60V Sortie 12-90V

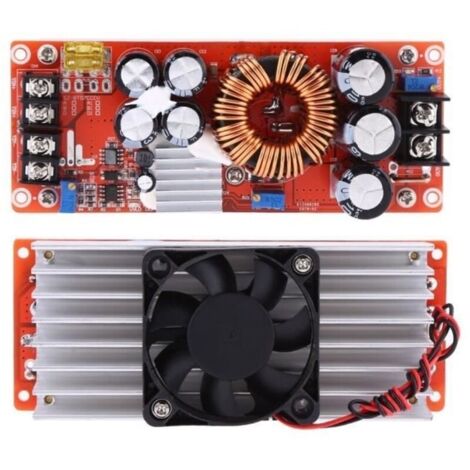

Le module d’alimentation utilise un aimant double sendust enroulé avec un fil de cuivre de 1,2 mm.

100V / 210A MOS à faible résistance avec une grande puissance et une entrée de courant, adapté pour les LED de haute puissance, les moteurs.

La protection d’entrée inversée MOS est prise en charge, de sorte que vous n’avez pas à vous soucier des mauvaises lignes d’entrée et de l’alimentation électrique brûlée.

Lorsque la batterie est utilisée comme entrée, une protection basse tension protégera le module et la batterie des dommages dus à une décharge excessive.

Le radiateur épaissi et le ventilateur de refroidissement intelligent à température contrôlée ont un meilleur effet de refroidissement.

+ produit

Réglage de la tension:

Ouvrez le module sans charge, puis réglez le potentiomètre « V – adj » dans le sens des aiguilles d’une montre pour augmenter et dans le sens contraire des aiguilles d’une montre pour diminuer. En raison de la grande capacité de sortie, la réponse est lente lorsque la haute tension est réglée à la basse tension.

Ajustement actuel:

Régler le potentiomètre « cc a – adj » dans le sens contraire des aiguilles d’une montre d’environ 30 tours afin de réduire au minimum le courant de sortie avant de se connecter à la charge. Ensuite, réglez « cc a – adj » dans le sens des aiguilles d’une montre à la valeur actuelle souhaitée. Si vous utilisez un module pour charger la batterie, connectez – vous à la sortie lorsque la batterie est complètement déchargée. Parce que plus il reste d’énergie dans la batterie, plus le courant de charge est faible.

Réglage de la protection contre la basse tension d’entrée:

Si nous avons réglé la protection de basse tension d’entrée pour la batterie 12V, connectez l’entrée à 10v et réglez RV1 (augmentation dans le sens des aiguilles d’une montre, diminution dans le sens contraire des aiguilles d’une montre) jusqu’à ce que l’uvlo soit allumé. La tension de protection est maintenant de 10v, c’est – à – dire que lorsque la tension de la batterie tombe à 10v, le module n’augmente pas et la tension de sortie sera la même que la tension d’entrée.

Caractéristiques

Type: module Boost non isolé (Boost) Tension d’entrée: dc10v à 60V

Courant d’entrée maximal: 30A (tension d’entrée de 10v à 30V) 25A (tension d’entrée 31v à 60v)

Courant statique: 15ma (augmenté lorsque 12V est converti en 20v)

Tension de sortie: 12V à 90v (réglable, par défaut 19V)

Courant de sortie maximal: 20A (lié à la différence de tension d’entrée et de sortie, plus la différence de tension est grande, plus le courant de sortie est faible. Lorsque le courant est supérieur à 15A, renforcer la dissipation de chaleur)

Plage de courant constant: 0,8a à 20A (+ / – 0,3a)

Protection contre les entrées inversées: Oui (150A MOS)

Protection basse tension: Oui (V8 à 50V réglable, auto – récupération)

Température de fonctionnement: – 40 °C à + 85 °C (si la température est trop élevée, renforcer la dissipation de chaleur)

Fréquence: 150 kHz

Efficacité de conversion: 92% à 97% (l’efficacité dépend de la tension d’entrée / sortie, du courant et de la différence de tension. Plus la différence est faible, plus l’efficacité est élevée)

Protection contre les surcharges d’entrée: Oui (protection automatique lorsque l’entrée est supérieure à 35A, la tension d’alimentation n’augmente pas)

Protection du court – circuit: Oui (entrée 30A fusible)

Mode de câblage: Terminal (utiliser un fil de cuivre à courant élevé)

Puissance de sortie maximale = tension d’entrée * courant maximal (si l’entrée est 12V, puissance de sortie maximale = 12V * 30A = 360w)

Dimensions: 130 x 84 x 52 mm / 5,11 x 3,3 x 2,04 pouces

Note:

1. Le câblage de sortie ne doit pas être inversé ou court – circuité.

2. Si le module est connecté à une charge induite, la tension d’entrée minimale doit être supérieure (par exemple 24V) et la puissance de sortie maximale doit être inférieure (par exemple 500W).

3. Si la batterie de stockage, l’alimentation électrique de commutation, le panneau solaire ou le générateur est utilisé comme alimentation électrique d’entrée, la valeur de protection de basse tension doit être abaissée, sinon des dommages peuvent être causés.

L’emballage comprend:

1 module
