10 paires connecteurs solaires mâle/femelle – Y 1→3 branches – IP67 étanche – Outil de montage et clé inclus – Câblage photovoltaïque DIY
Produit similaire livré par
Aougo – Câble d'extension 12 AWG pour panneau solaire – 5m avec connecteurs MC4 – Résistant aux intempéries – Cuivre pour meilleure connectivité
24,49 €42
Vendu par Scnov
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Utilisable en environnements difficiles.
[Durable] Le joint torique du connecteur assure une étanchéité parfaite à l'eau et à la corrosion.
[Pratique] Le raccordement des câbles se fait par rivetage et verrouillage, pour un assemblage rapide et simple.
[Facile à utiliser] L'outil de montage inclus facilite le serrage et le desserrage des connecteurs.
[Accessoire idéal] Solution parfaite pour le raccordement en parallèle de plusieurs panneaux dans un champ solaire.
Spécifications :
Quantité de connecteurs de câbles (en option) :
5 paires (H45052-5) ; 10 paires (H45052-10) ; 20 paires (H45052-20)
Couleur : Noir
Matériaux : PPO, cuivre étamé
Étanchéité : IP67
Dimensions de l’emballage : 20 × 14 × 3 cm (H45052-5) ; 22 × 15 × 4 cm (H45052-10) ; 22 × 16 × 5 cm (H45052-20)
Poids de l’emballage : 400 g / 0,88 lb (H45052-5) ; 550 g / 1,21 lb (H45052-10) ; 850 g / 1,87 lb (H45052-20)
Spécifications des connecteurs :
Méthode de connexion : sertissage
Courant de service : ≤ 30 A
Matériau de l’âme : cuivre étamé
Résistance d’insertion : 1 mmΩ
Type d’interface : AD/DC
Spécifications du câblage : 2,5/4/6 mm² (AWG 14/12/10)
Tension de service : ≤ 1 000 V
Matériau de la gaine : isolant PPO
Plage de température : -40 °C jusqu'à 85 °C
Classe d'inflammabilité : UL94-V0
Force d'insertion : ≤ 50 N
Force d'extraction : ≥ 50 N
Niveau de pollution : CAT III/2
Spécifications du connecteur de dérivation en Y à 1 ou 3 branches :
Courant de service : ≤ 40 A
Matériau du noyau : cuivre étamé
Résistance de contact : ≤ 1 MΩ
Type d'interface : AD/DC
Spécifications de câblage : 2,5/4/6 mm² (AWG 14/12/10)
Tension de service : ≤ 1 000 V
Matériau de la gaine : isolant PPO
Plage de température : -40 °C à 85 °C
Classe d'inflammabilité : UL94-V0
Force d'insertion : ≤ 50 N
Force d'extraction : ≥ 50 N
Niveau de pollution : CAT III/2

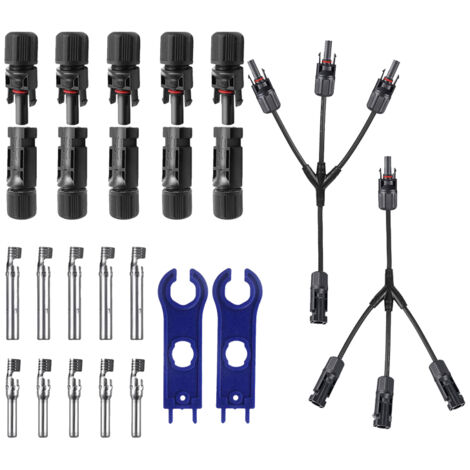

Contenu de l'emballage :
1 connecteur 5/10/20 paires
1 clé pour 1 paire
1 connecteur en Y pour 1 branche vers 3 branches
[Durable] Le joint torique du connecteur assure une étanchéité parfaite à l'eau et à la corrosion.
[Pratique] Le raccordement des câbles se fait par rivetage et verrouillage, pour un assemblage rapide et simple.
[Facile à utiliser] L'outil de montage inclus facilite le serrage et le desserrage des connecteurs.
[Accessoire idéal] Solution parfaite pour le raccordement en parallèle de plusieurs panneaux dans un champ solaire.
Spécifications :
Quantité de connecteurs de câbles (en option) :
5 paires (H45052-5) ; 10 paires (H45052-10) ; 20 paires (H45052-20)
Couleur : Noir
Matériaux : PPO, cuivre étamé
Étanchéité : IP67
Dimensions de l’emballage : 20 × 14 × 3 cm (H45052-5) ; 22 × 15 × 4 cm (H45052-10) ; 22 × 16 × 5 cm (H45052-20)
Poids de l’emballage : 400 g / 0,88 lb (H45052-5) ; 550 g / 1,21 lb (H45052-10) ; 850 g / 1,87 lb (H45052-20)
Spécifications des connecteurs :
Méthode de connexion : sertissage
Courant de service : ≤ 30 A
Matériau de l’âme : cuivre étamé
Résistance d’insertion : 1 mmΩ
Type d’interface : AD/DC
Spécifications du câblage : 2,5/4/6 mm² (AWG 14/12/10)
Tension de service : ≤ 1 000 V
Matériau de la gaine : isolant PPO
Plage de température : -40 °C jusqu'à 85 °C
Classe d'inflammabilité : UL94-V0
Force d'insertion : ≤ 50 N
Force d'extraction : ≥ 50 N
Niveau de pollution : CAT III/2
Spécifications du connecteur de dérivation en Y à 1 ou 3 branches :
Courant de service : ≤ 40 A
Matériau du noyau : cuivre étamé
Résistance de contact : ≤ 1 MΩ
Type d'interface : AD/DC
Spécifications de câblage : 2,5/4/6 mm² (AWG 14/12/10)
Tension de service : ≤ 1 000 V
Matériau de la gaine : isolant PPO
Plage de température : -40 °C à 85 °C
Classe d'inflammabilité : UL94-V0
Force d'insertion : ≤ 50 N
Force d'extraction : ≥ 50 N
Niveau de pollution : CAT III/2
Contenu de l'emballage :
1 connecteur 5/10/20 paires
1 clé pour 1 paire
1 connecteur en Y pour 1 branche vers 3 branches
Caractéristiques
- MarqueIROVAMI
- Longueur20 cm
- Indice de protectionIP67
- Polarité de la CossePaire
- Réf. ManoManoME211064856
