10 Connecteurs rapides étanches IP68 à levier 2 circuits - 200/3-2P - bague câble 8-12 mm

Connecteur rapide étanche IP68 à levier 200/3-2P – 2 circuits indépendants – 450 V – 24 A. Disponible en lot de 2, lot de 5 ou lot de 10, avec bague pour câble de 4 à 6 mm, de 6 à 8 mm ou de 8 à 12 mm au choix, au même prix.

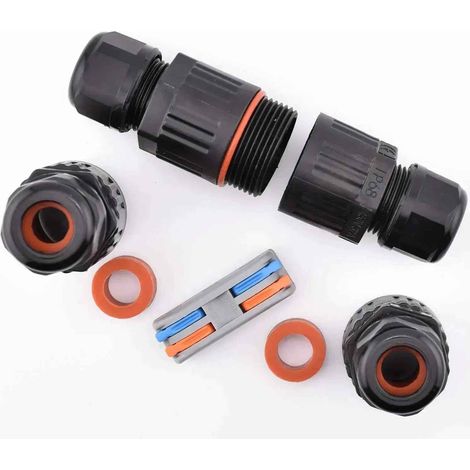

Le 200/3-2P raccorde deux conducteurs en ligne dans un boîtier étanche, sans vis et sans outil. À l'intérieur, un bornier PCT-222 à leviers repérés rouge et bleu : les deux circuits sont galvaniquement indépendants, c'est un vrai double raccordement et non deux contacts d'un même pôle. L'étanchéité IP68 résiste à l'immersion prolongée, pas seulement aux projections — c'est ce qui permet de l'enterrer, de le noyer dans un massif ou de le laisser dans un regard qui prend l'eau, là où un connecteur IP65 finit par s'oxyder.

Sans conducteur de terre, il s'adresse aux matériels de classe II et aux circuits basse tension. Usages : spots de balisage en série le long d'une allée, rubans et projecteurs LED en 12 ou 24 V, luminaires de façade et appliques double isolation, mobilier de jardin, arrosage automatique, pompes de bassin, raccordement en regard ou en zone inondable. Le câblage sans outil par levier permet une installation rapide sur le terrain, y compris en tranchée ou par temps humide. Le connecteur reste réutilisable : ouvrir, ajuster, refermer.

Choisir sa bague : chaque connecteur est livré avec UNE bague d'étanchéité, à choisir selon le diamètre extérieur du câble. La bague 4 à 6 mm convient aux petits câbles souples, guirlandes et rubans LED. La bague 6 à 8 mm est le diamètre le plus courant, dont le 2x1,5 et le 2x2,5. La bague 8 à 12 mm s'adresse aux câbles de forte section ou à gaine épaisse. Mesurez la gaine extérieure, pas les conducteurs : une bague trop grande ne comprime pas assez le joint et l'étanchéité n'est plus assurée.

Préparation du câble : dégainer la gaine extérieure sur 25 à 29 mm, puis dénuder chaque conducteur sur 8 à 12 mm avant insertion.

Choisir son conditionnement : le lot de 2 couvre un spot ou un dépannage, le lot de 5 un jardin ou une terrasse, le lot de 10 s'adresse aux installateurs. Le prix à la pièce baisse avec le conditionnement. La gamme étanche existe aussi en 3 circuits avec conducteur de terre : 200/3-3P, P20-3P en ligne et P20T-3P en T.

• Référence : 200/3-2P
• Nombre de circuits : 2, galvaniquement indépendants
• Bornier intégré : PCT-222 à leviers
• Protection : IP68, étanche à l'immersion prolongée
• Tension nominale : 450 V
• Courant nominal : 24 A
• Section des conducteurs : 0,5 à 2,5 mm²
• Longueur de dégainage du câble : 25 à 29 mm
• Longueur de dénudage des fils : 8 à 12 mm
• Bagues disponibles : 4 à 6 mm, 6 à 8 mm ou 8 à 12 mm de diamètre extérieur
• Boîtier : PA66 auto-extinguible, résistant aux UV
• Température d'utilisation : -40 °C à +105 °C
• Essai d'étanchéité : EN 60529, immersion sous 3 m d'eau pendant au moins 1 heure
• Conformité : CE, RoHS

Le courant nominal indiqué est la capacité testée du connecteur. La section des conducteurs d'une installation reste déterminée par la norme NF C 15-100 en fonction du circuit protégé.
