Poser un vase d'expansion de chauffage : emplacement, raccordement et réglages

Beaucoup de vases sont remplacés alors qu'un simple regonflage aurait suffi. Le bon diagnostic évite un chantier inutile.

Les symptômes qui doivent vous alerter

Le vase absorbe la dilatation de l’eau lorsque le circuit chauffe. S’il ne joue plus correctement son rôle, la pression augmente à chaud, puis redescend lorsque l’installation refroidit. La soupape peut alors évacuer de l’eau et la pression devenir trop basse à froid.

Si vous devez remettre régulièrement de l’eau dans le circuit, plusieurs causes sont possibles :

• vase dégonflé, avec membrane encore intacte ;

• membrane endommagée, nécessitant le remplacement du vase ;

• vase sous-dimensionné par rapport au volume d’eau de l’installation ;

• fuite sur le circuit, à vérifier également.

Des claquements ou des bruits dans les tuyaux peuvent accompagner un problème de pression, mais ne permettent pas à eux seuls d’identifier la cause.

Vase chauffage ou vase sanitaire ?

Attention à la confusion entre les deux. Le vase d’expansion chauffage travaille sur un circuit fermé, avec une pression généralement autour de 1 à 1,5 bar à froid dans une maison individuelle. Il absorbe la dilatation de l’eau lorsque le circuit chauffe.

Le vase sanitaire est installé sur le circuit d’eau chaude sanitaire, généralement au niveau du chauffe-eau. Il absorbe la dilatation de l’eau pendant la chauffe, tandis que le groupe de sécurité protège le ballon contre les surpressions jusqu’à 7 bar.

Les valeurs ne sont donc pas interchangeables. Les 3 bar associés au chauffage correspondent notamment au seuil de la soupape de sécurité, et non au réglage d’un vase sanitaire.

Quand le chantier reste simple

Le remplacement peut être envisagé lorsque le vase est externe, accessible et équipé d’une vanne d’isolement. Ce montage facilite le contrôle et le démontage du vase sans vidanger toute l’installation.

En revanche, si le vase est intégré à une chaudière murale, encastré ou difficilement accessible, faites intervenir un chauffagiste. Même chose pour un appareil sous garantie.

Si la soupape s’ouvre régulièrement sans cause clairement identifiée, ne remplacez pas le vase sans diagnostic. Une fuite ou un autre défaut du circuit peut produire des symptômes similaires.

Un vase mal dimensionné se voit dès les premiers cycles chauds : soupape qui s'ouvre, pression instable.

Les critères qui comptent vraiment

Quatre éléments guident le choix :

• le volume total d'eau du circuit (chaudière, tuyauteries, radiateurs),

• la puissance,

• la hauteur statique entre le point le plus haut et le vase,

• la pression de service visée à froid.

En ordre de grandeur, on rencontre souvent des vases de 8 à 12 L sur des petits circuits en appartement, et de 18 à 25 L sur des maisons plus grandes équipées de radiateurs en fonte ou d'un plancher chauffant.

Côté produit, l'idée est de choisir un vase adapté au volume du circuit et à la pression de l'installation plutôt que de reprendre à l'identique un modèle vieilli et peut-être déjà mal calibré.

Regonfler ou remplacer ?

La précharge se contrôle installation froide et circuit côté eau dépressurisé, avec un manomètre adapté. Sa valeur dépend notamment de la hauteur d’eau et du dimensionnement de l’installation.

Dans une maison individuelle, la pression du circuit se situe souvent autour de 1 à 1,5 bar à froid, mais référez-vous aux indications du fabricant.

Si la membrane est intacte, un regonflage peut suffire. Si le vase perd rapidement sa pression ou si la soupape continue de s’ouvrir malgré un réglage correct, un remplacement ou un diagnostic plus complet peut être nécessaire.

L'emplacement conditionne autant la fiabilité de la pose que la facilité des contrôles à venir.

Où le placer sur le circuit

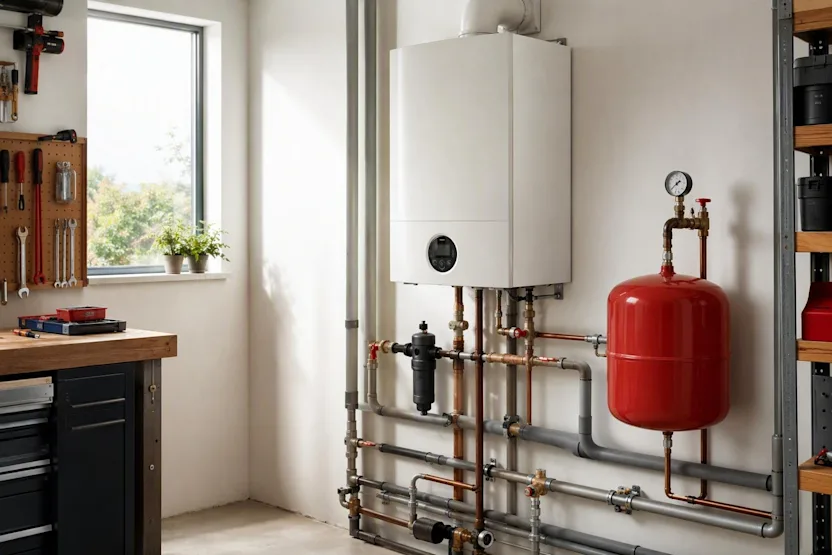

Le vase d’expansion se raccorde généralement sur le retour chauffage, près de la chaudière. Prévoyez un emplacement accessible pour contrôler la précharge et intervenir sur le vase. (atlantic.fr)

L’orientation doit respecter les indications du fabricant : certains modèles se montent verticalement, avec une position de raccordement imposée. Prévoyez également un support suffisamment solide pour le poids du vase.

Un montage avec té de raccordement et vanne d’isolement facilite le remplacement et permet d’intervenir sur le vase sans vidanger l’ensemble du circuit. Vérifiez aussi que le manomètre et la valve de gonflage restent facilement accessibles.

La checklist avant de démonter

Le matériel à préparer avant de couper l'eau tient sur une petite liste :

• le vase, choisi au bon volume et à la bonne précharge

• un té de dérivation et les raccords chauffage adaptés au diamètre

• une vanne d'isolement dédiée au vase

• un manomètre de contrôle ou un adaptateur pour la valve

• un produit d'étanchéité pour filetages (pâte ou filasse selon habitude)

• un récipient pour recueillir la vidange partielle

• clés plates ou à molette pour le serrage

Pour préparer un montage avec té, vanne et raccords compatibles, lesraccords chauffage central permettent d’adapter les diamètres et les filetages. Avant le démontage, vérifiez les dimensions et le type de raccordement existants.

Pour assurer l’étanchéité des filetages, utilisez un produit adapté, comme ceux de la gammeproduits d’étanchéité pour plomberie, en respectant les indications du fabricant.

Selon l’installation, unraccord laiton, quelques centimètres detube cuivre ou unraccord multicouche peuvent être nécessaires pour adapter le nouveau vase au réseau existant.

L’ordre des opérations compte autant que le serrage. Intervenez de préférence hors période de chauffe, sur une installation froide, et prévoyez suffisamment de temps pour effectuer les contrôles.

Arrêter, refroidir et décomprimer

• Arrêtez la chaudière et laissez le circuit refroidir complètement avant toute intervention. Fermez également le dispositif de remplissage.

• Si le vase dispose d’une vanne d’isolement, fermez-la avant de poursuivre. À défaut, la partie du circuit concernée doit être dépressurisée selon la configuration de l’installation, par le point de vidange prévu à cet effet.

• Vérifiez que la pression est retombée à zéro sur la partie concernée avant de desserrer le raccordement. Ne déposez jamais un vase sous pression : de l’eau peut être projetée et le démontage d’un raccord sous pression présente un risque de brûlure ou de blessure.

Préparer le piquage

Pour un remplacement, déposez l’ancien vase après avoir placé un récipient dessous. Contrôlez ensuite le té existant : filetages propres, absence de corrosion importante et de dépôts susceptibles de gêner le raccordement.

Pour une première pose, préparez le piquage avec le té de dérivation, la vanne d’isolement et le raccord adapté au vase. Appliquez le produit d’étanchéité compatible avec le type de filetage, en respectant les indications du fabricant.

Présentez chaque raccord dans l’axe avant de le serrer. Ne forcez jamais un filetage qui prend de travers : démontez-le et reprenez le raccordement plutôt que de risquer d’endommager leraccord laiton.

Raccorder sans forcer

Présentez le vase dans l’axe du raccord, engagez-le à la main sur plusieurs tours, puis serrez selon les indications du fabricant. Évitez tout serrage excessif : il n’améliore pas l’étanchéité et peut endommager le raccord ou le joint.

Vérifiez ensuite que le vase est correctement maintenu mécaniquement. Selon le modèle et sa position, un collier ou une patte de fixation peut être nécessaire. Certains kits prévoient d’ailleurs un support mural dédié.

Contrôlez enfin l’orientation du vase et l’accessibilité des raccords avant de remettre le circuit en pression.

La remise en service se déroule dans un ordre précis: précharge, remplissage, purge puis contrôle.

Régler la précharge puis remplir

Avant d’ouvrir la vanne d’isolement, contrôlez la précharge du vase à sa valve, avec le circuit côté eau toujours dépressurisé. Ajustez-la si nécessaire avec une pompe adaptée, en suivant la valeur indiquée par le fabricant. Une précharge autour de 1 à 1,2 bar peut convenir à certaines installations domestiques, mais elle dépend notamment de la hauteur d’eau et du dimensionnement du circuit.

Ouvrez ensuite la vanne d’isolement, puis remplissez progressivement le circuit jusqu’à atteindre la pression à froid recommandée. Dans une maison individuelle, elle se situe souvent autour de 1 à 1,5 bar au manomètre.

Purgez ensuite les radiateurs selon la configuration de l’installation. Après chaque purge, contrôlez le manomètre et complétez la pression si nécessaire. Refermez la vanne de remplissage une fois la pression à froid correcte atteinte.

Ce qu'il faut surveiller après redémarrage

Rallumez la chaudière et surveillez le manomètre à froid puis à chaud. Vérifiez l'absence de fuite au niveau des raccords et de rejet par la soupape.

Si la pression augmente fortement à chaud ou chute rapidement à froid, arrêtez-vous et recherchez la cause avant de poursuivre.

Pour l'entretien, purgez les radiateurs au début de la saison de chauffe et contrôlez la pression après la purge. L'entretien annuel de la chaudière doit être réalisé par un professionnel qualifié.
