Description générale

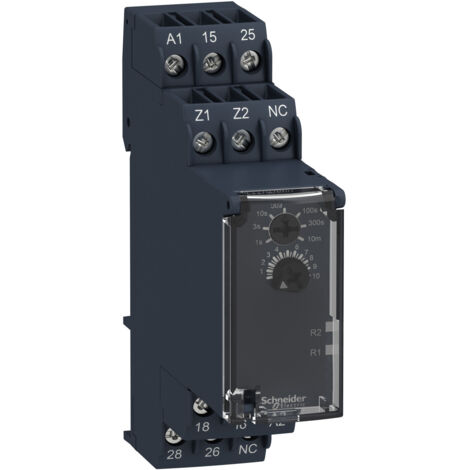

Le relais temporisé RE22R2KMR de Schneider Electric fait partie de la gamme Zelio Time. Ce relais de puissance est conçu pour des applications nécessitant un contrôle précis du temps, avec des contacts 2OF (inverseur) actionnés par une bobine de tension variant de 24V à 240V CA/CC. Il est de format modulaire et se monte facilement sur rail DIN.Spécifications techniques
- Type de produit : Relais temporisé 2OF
- Gamme de temps : 1 seconde à 10 minutes
- Courant de sortie nominal : 5 A
- Tension d'alimentation : 24 à 240 V CA/CC, 50/60 Hz
- Poids : 0,1 kg
- Largeur : 22,5 mm
- Consommation : 3 VA à 240 V CA, 2 W à 240 V CC
- Durée de vie électrique : 100 000 cycles à 2 A à 24 V, 1 000 000 cycles à 5 A à 250 V
- Endurance mécanique : 10 000 000 cycles
- Immunité aux micro-coupures : 10 ms
- Temps de récupération : 100 ms sur désexcitation
- Résistance d'isolement : 100 MΩ à 500 V CC
- Position de montage : Toutes positions
Compatibilité et accessoires
- Montage sur rail DIN 35 mm
- Type de commande : Bouton rotatif ou potentiomètre externe
Installation
Le relais se fixe facilement sur un rail DIN standard de 35 mm, permettant une installation rapide et sécurisée dans des tableaux électriques.Utilisation
Le relais temporisé RE22R2KMR est utilisé pour des applications nécessitant un retard à la mise hors tension, sans alimentation auxiliaire. Il est idéal pour des systèmes de contrôle où un délai est requis avant la désactivation d'un circuit.Autres informations
- Type de temporisation : Retard à la mise hors tension
- État LED : Rétro-éclairage vert pour indication de l'aiguille du cadran, jaune pour relais de sortie sous tension
- Conformité : Se conforme à CEI 60664-1 et CEI 61812-1
