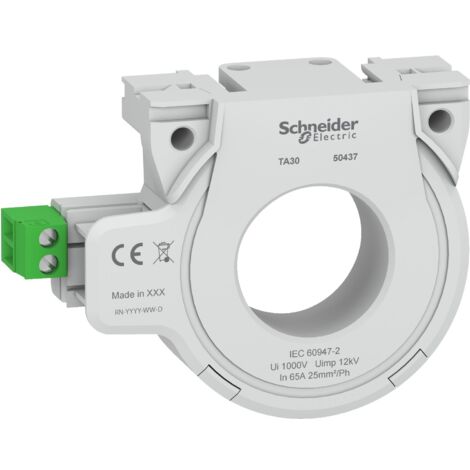

Vigirex tore fermé pour protection différentielle TA diam 30 mm50437 de Schneider

Vigirex tore fermé pour protection différentielle TA diam 30 mm50437 de Schneider

Ce transformateur tore est destiné aux détecteurs de défauts d'isolement Vigilohm et aux relais de protection et de surveillance à courant différentiel résiduel VigiPacT type A. Il permet de contrôler la composante injectée du contrôleur d'isolement Vigilohm et de mesurer un courant nominal jusqu'à 65 A pour les relais de protection et de contrôle VigiPacT. Le rapport de transformation est de 1/1000. Le diamètre intérieur du tore est de 30 millimètres et son poids de 0,120 kg. Les fils doivent être centrés dans le tore et le diamètre représenté par l'ensemble de ces fils ne doit pas dépasser 15 millimètres. La section maximale par phase (R, S, T, N) est de 25 mm² pour un conducteur en cuivre.
