Informations produit
Description

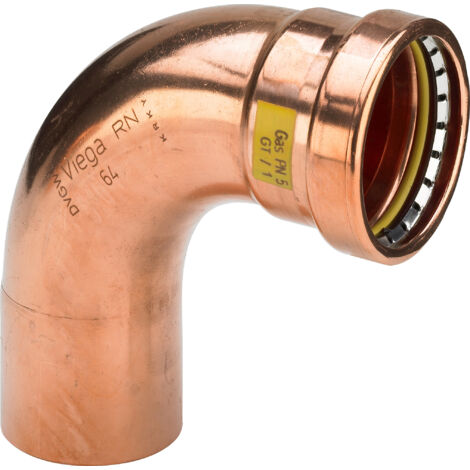

Viega Profipress G XL-Bogen 90 degré, d 64,0mm cuivre Modèle 2616.1XL, 577926
Généralités
Système de raccords à sertir à flux optimisé en cuivre (99,9 % Cu-DHP), bronze rouge ou bronze au silicium pour tubes en cuivre. Raccords à sertir équipés d',un guidage de tube cylindrique pour la protection de l',élément d',étanchéité. Raccords à sertir à partir de d64,0 avec bague coupante en acier inoxydable pour assurer la résistance mécanique de la liaison. La force de sertissage s',exerce devant et derrière le siège de l',élément d',étanchéité. Convient pour les installations apparentes et encastrées des colonnes montantes et des installations d',étage.
Éléments d',étanchéité
HNBR (caoutchouc d',acrylonitrile butadiène hydrogéné), jaune, prémonté
Conditions de service Installations de gaz et de gaz liquides
Température de service -20 °C à +70 °C (-4 °F à +158 °F) Pression de service max. 0,5 MPa / 5 bar / 72,5 PSI Pression de service avec exigence HTB 650 °C (1202 °F)/30 minutes max. 0,1 MPa (1 bar , 14,5 PSI)
- Matériel: Kupfer
- Z [mm]: 84
- L1 [mm]: 127
- L2 [mm]: 126
Caractéristiques
- MarqueVIEGA
- Longueur31.1 cm
- Poids880 g
- Pression nominale (PN)5 bar
- MatièresCuivre
Questions fréquentes
Ce type de raccord peut être utilisé à des températures allant de -20 °C à +70 °C et supporte une pression maximale de 0,5 MPa (5 bar). Pour des exigences spécifiques, il peut résister à des températures allant jusqu'à 650 °C pendant 30 minutes, avec une pression maximale de 0,1 MPa.
Le raccord est principalement fabriqué en cuivre, avec une pureté de 99,9 % Cu-DHP. D'autres matériaux comme le rotguss et la siliziumbronze sont également mentionnés pour des applications spécifiques.
Ce raccord est équipé d'un élément d'étanchéité en HNBR et d'un système de contour SC, qui permet de détecter immédiatement les connexions non pressées lors des tests d'étanchéité, assurant ainsi la fiabilité des installations.
