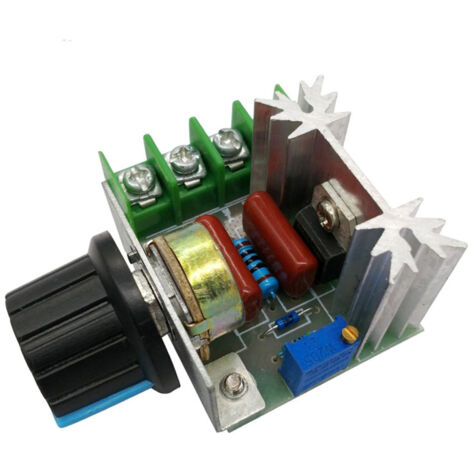

Variateur de vitesse pour moteur à courant alternatif PWM 2000 W, régulateur de tension réglable 50-220 V

Contrôleur de vitesse pour moteur AC – Régulateur SCR 2000W 25A

Le contrôleur utilise un SCR bidirectionnel (Triac) de nouvelle génération à vitesse de fonctionnement élevée, offrant une tension réglable et résolvant le problème de la résistance de fil chaud (notamment pour les fers à souder, les scies à fil chaud, les découpeurs de mousse). Il élimine également le problème d’une résistance de fil chaud trop faible tout en assurant un refroidissement optimal (grâce à son dissipateur thermique intégré). Ce module est largement utilisé dans divers équipements électriques : variateur de vitesse pour moteur universel (aspirateur, ventilateur, perceuse, meuleuse, petit outillage électroportatif), gradateur de lumière (lampes à incandescence et halogènes 230V), régulation de température pour fer à souder, plaque chauffante, résistance chauffante, ou encore contrôle de puissance pour tout appareil résistif (radiateur, bouilloire, etc.).

Spécifications détaillées :
Matériau : SCR (Triac) – composant électronique de puissance robuste, monté sur un dissipateur thermique en aluminium pour évacuer la chaleur en fonctionnement intensif. Le circuit est encapsulé dans un boîtier plastique isolant (souvent noir ou blanc) pour des raisons de sécurité.
Plage de tension de sortie réglable : 50 V à 220 V (CA) – variation quasi linéaire. La tension minimale dépend de la charge (environ 50 V à vide, mais peut descendre plus bas avec une charge résistive).
Tension d’entrée : 110 V ~ 250 V CA – compatible avec le réseau français 230V 50Hz, mais aussi avec les réseaux 110V (USA, Japon) et 220V (Russie, Chine). Le module n’est pas adapté pour le courant continu (DC).
Puissance de sortie maximale : 2000 W – soit environ 8,7 A sous 230V. C’est une puissance confortable pour la plupart des petits moteurs, fers à souder, et radiateurs d’appoint. Pour des puissances supérieures (ex : 3000W), il faut un modèle plus gros.
Courant de sortie maximal : 25 A – mais attention, cette valeur est théorique (crête). En pratique, le module est limité à 2000W / 230V = 8,7A en continu. Le Triac supporte 25A en crête, mais sans dissipation thermique suffisante, il surchaufferait. Ne dépassez pas 2000W en charge résistive, et 1000W en charge inductive (moteur) pour une utilisation durable.
Poids emballage : 43 g – très léger.
Dimensions emballage : 60 × 50 × 30 mm – petite boîte.

Liste de colisage :
1 × contrôleur de vitesse pour moteur à courant alternatif (module complet avec potentiomètre et câbles)

Installation et utilisation : Le module est livré avec trois câbles : entrée (phase et neutre), sortie (vers la charge), et le potentiomètre (parfois monté sur un fil séparé ou directement soudé sur la carte). Le branchement est simple : phase d’entrée sur L, neutre sur N, phase de sortie vers la charge, neutre de la charge relié directement au neutre secteur (pas de coupure). Le potentiomètre permet de régler la tension de 0 à 100% (environ 50-220V). Attention : ce module ne fait pas d’isolation galvanique. Il n’y a pas de transformateur. La sortie est au potentiel du secteur. Toute intervention doit se faire hors tension. Ne touchez pas les composants lorsque l’appareil est sous tension. Pour une utilisation en gradateur (lampes), assurez-vous que la lampe est à incandescence ou halogène, et non à LED ou fluocompacte (sauf modèles compatibles). Pour une utilisation avec un moteur universel (à charbon), le variateur fonctionne parfaitement, de 10% à 100% de la vitesse. Pour les moteurs asynchrones (piscine, compresseur), cela ne fonctionne pas. Pour les fers à souder, c’est idéal : vous pouvez régler la température en ajustant la tension. Pour les scies à fil chaud (découpe de polystyrène, mousse), c’est l’outil parfait : réglage de la température du fil pour une coupe nette. Le module est équipé d’un potard avec bouton (souvent un petit bouton noir ou bleu). Il peut être monté dans un boîtier étanche (type boîtier électrique étanche) pour une utilisation en atelier ou en extérieur. Un voyant LED rouge ou vert indique parfois la mise sous tension. Le module ne consomme quasiment rien à vide. Pour des utilisations intensives (moteur de perceuse pendant des heures), vérifiez que le dissipateur ne chauffe pas trop. Si c’est le cas, ajoutez un ventilateur ou réduisez la charge. Ce variateur est très utilisé par les amateurs de modélisme pour régler des ventilateurs, des petits tours à bois, des perceuses d’établi, des scies à ruban. Il est également populaire chez les « makers » pour des projets DIY (four à pyrogravure, contrôle de température de cuve, variateur pour enrouleur de câble). Son faible coût et sa simplicité en font un composant de base de tout atelier d’électronique ou de bricolage. Attention : n’utilisez pas ce module avec des charges purement inductives de forte puissance (gros transformateur) sans filtre de protection, cela pourrait endommager le Triac. Pour des moteurs de faible puissance (inférieure à 500W), aucun problème. Pour les fers à souder ou les résistances, c’est parfait. Le module est livré sans boîtier ni prise. Il est destiné à être intégré dans un appareil existant ou monté dans un boîtier adapté. Le câblage doit être réalisé par une personne compétente. Ce produit est CE et RoHS. Un petit schéma de câblage est généralement fourni. Pour les bricoleurs français, c’est l’accessoire idéal pour réparer ou modifier un appareil électrique. N’hésitez pas à vous équiper de ce petit module polyvalent et économique.
