Vanne Solénoïde Pneumatique 5/3, Commande Double Électrique 12V DC, Raccord G1/8, Modèle K35D2H-6
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

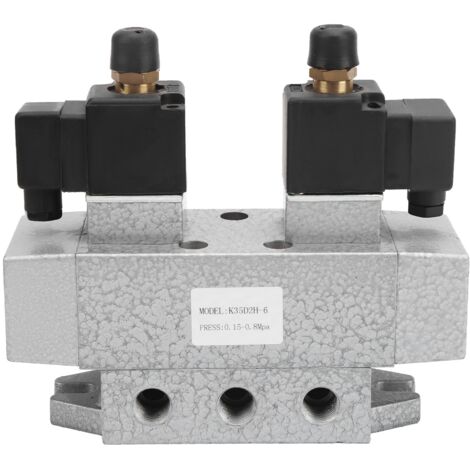

Découvrez notre électrovanne pneumatique 3 positions 5 voies, modèle K35D2H-6, un composant robuste et performant pour vos systèmes automatisés. Fabriquée en alliage d'aluminium, elle allie légèreté et durabilité.
Cette électrovanne se distingue par sa structure à tiroir espacé, garantissant une fiabilité et des performances exceptionnelles, ainsi qu'une longue durée de vie. Elle intègre une fonction de compensation automatique de l'usure des joints, assurant un maintien optimal de l'étanchéité dans le temps. Avec sa grande capacité de débit, elle répond parfaitement aux besoins des applications nécessitant un passage de débit important. Sa conception avec plaque de base à reprise facilite grandement son installation et sa maintenance.
Concernant le mode de contrôle, elle est disponible en versions à commande simple ou double. Fonctionnellement, elle est de type 3 positions, 5 voies. Le diamètre d'interface est G1/8 pouce. Elle fonctionne dans une plage de pression de 0.2 à 0.8 MPa, avec un temps de commutation rapide de ≤0.06 seconde et une fréquence de commutation maximale admissible de 8 Hz. Le débit de fuite est de 50 cm³/min. Elle est conçue pour opérer dans une température ambiante et une température du médium comprises entre -5°C et +50°C. Sa longévité est attestée par une durée de vie ≥ 1 500 000 cycles.
**Dimensions principales (approximatives) :**
* **C (Longueur totale) :** 153 mm / 6 pouces
* **D :** 14 mm / 0.6 pouce
* **E :** 10 mm / 0.4 pouce
* **F :** 28 mm / 1.1 pouce
* **G :** 112 mm / 4.4 pouces
* **H :** 130 mm / 5.1 pouces
* **I :** 136 mm / 5.4 pouces
* **J :** 9 mm / 0.4 pouce
* **L :** 56 mm / 2.2 pouces
**Guide d'utilisation :**
1. Les orifices sont marqués : "P" pour l'admission d'air, "A" et "B" pour les sorties de travail, "O1" et "O2" pour les échappements.
2. Connectez le câble d'alimentation de commande à la boîte à bornes de la bobine.
3. Une commande manuelle est disponible pour le débogage ou en cas de coupure de courant (la position "0" du commutateur manuel est arrêt, "1" est marche).
4. Nettoyez soigneusement l'intérieur et l'extérieur des tuyaux avant installation, puis retirez les bouchons de protection.
5. Après un stockage prolongé, une utilisation intensive ou en cas de perte de réactivité, il est recommandé de démonter, nettoyer et éventuellement lubrifier l'électrovanne.
**Votre commande comprend :**
* 1 x Électrovanne Pneumatique 3/5 K35D2H-6
* 1 x Manuel d'utilisation
Caractéristiques
- MarqueZEVE
- Largeur140 mm
- MatièresAluminium
- Quantité par pack1 .
- Réf. ManoManoME102173616
