Description générale

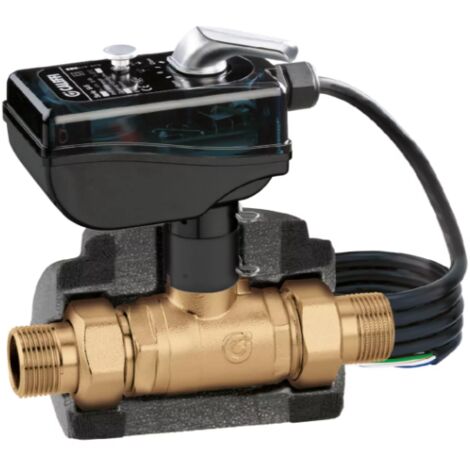

La vanne de zone à sphère à deux voies, motorisée avec isolation, est conçue pour les installations de chauffage et de climatisation. Elle permet de réguler le débit du fluide porteur dans le système, contribuant ainsi à la régulation de la température ambiante et à l'efficacité énergétique.Spécifications techniques
- Code article : 645244
- Type : Vanne de zone à sphère isolée, motorisée, à deux voies
- Pmax de fonctionnement : 10 bar
- Δp max : 10 bar
- Plage de température : -10 à 110 °C
- Alimentation : 24 V (AC)
- Absorption : 6 VA
- Pouvoir de coupure du micro-interrupteur auxiliaire : 6 (2) A (230 V)
- Plage de température ambiante : -10 à 55 °C
- Degré de protection : IP 65
- Temps de fonctionnement : 50 s (rotation 90°)
- Kv (m3/h) : 17,00
- Longueur du câble d'alimentation : 80 cm
Matériaux
- Corps : laiton UNI EN 12165 CW617N
- Boule : laiton UNI EN 12164 CW614N, chromé
- Joint de la boule : PTFE avec O-Ring en EPDM
- Joint de la tige de commande : double O-Ring en EPDM
- Joint de la boule : O-Ring en EPDM
Utilisation
Les vannes de zone sont utilisées pour :- Réguler la température ambiante dans les installations de chauffage par zone.
- Réguler la température des réservoirs de stockage dans les systèmes de production d'eau chaude sanitaire.
- Intercepter les fluides dans les réseaux de distribution dans les systèmes civils et industriels.
