Description générale

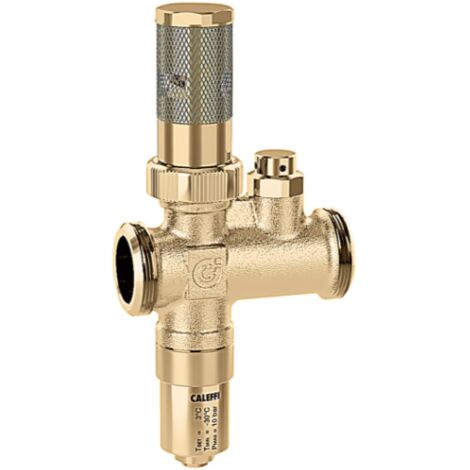

La vanne à antigel Caleffi 108 est conçue pour protéger les installations de chauffage et de refroidissement contre le gel. Fabriquée en laiton, elle est équipée d'un capteur d'air qui permet de vidanger le fluide lorsque la température atteint 3 °C, évitant ainsi la formation de glace dans le circuit. Cela préserve l'intégrité des systèmes, notamment des pompes à chaleur, en évitant d'éventuels dommages.Spécifications techniques
- Corps en laiton EN 12165 CW617N
- Ressorts en acier inoxydable EN 10270-3 (AISI 302)
- Joints en EPDM
- Pmax de fonctionnement : 5 bar
- Plage de température de fonctionnement : 0-65 °C
- Plage de température ambiante : -30 à 60 °C
- Température d'ouverture : 3 °C
- Température de fermeture : 4 °C
- Débit de vidange : 0,5 l/h (à -5 °C et 3 bar), 1 l/h (à -20 °C et 3 bar)
- Raccord : DN 25 (1") avec filetage extérieur
- Valeur kv : 55 m³/h
Compatibilité et accessoires
- Compatible avec des fluides tels que l'eau et les mélanges eau/glycol jusqu'à 30%
Installation
- Installation nécessaire à l'extérieur sur les conduites d'alimentation et de retour
- Installation dans des tuyauteries verticales
Utilisation
- Active la fonction antigel lorsque la température de l'air extérieur est inférieure à 5 °C
- Permet de vidanger le circuit en cas de risque de gel dû à une panne de courant ou un circulateur défectueux
