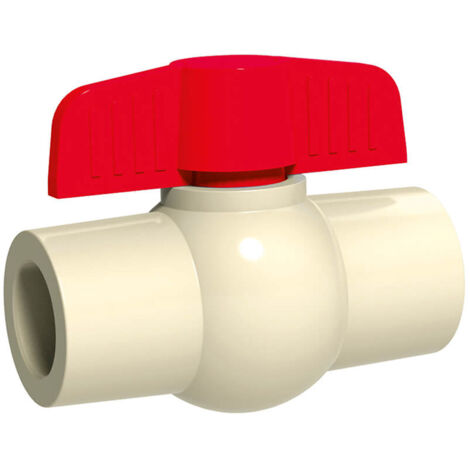

Vanne à bille IDMAR 1/2" CPVC (DN15) collée - système d'eau chaude

Vanne à bille CPVC IDMAR 1/2" DN15, système collé - eau chaude

Vanne à bille CPVC professionnelle pour installations d'eau chaude | Taille 1/2" (DN15) | Bille en acier inoxydable | Pression de service 8 bar | Température jusqu'à +80°C | Raccord collé (deux douilles) | Rotation du levier 90° | Norme PN-EN ISO 1452-4 | Garantie 2 ans | Expédition en 24h

Qu'est-ce qu'une vanne à bille CPVC ? Vanne à bille IDMAR CPVC 1/2" DN15 collée - eau chaude. Ce robinet d'arrêt permet de couper ou d'ouvrir rapidement le flux d'eau dans les installations d'eau chaude sanitaire, le chauffage basse température, la circulation d'eau chaude sanitaire et les systèmes industriels. Matériau : CPVC (polychlorure de vinyle chloré). Ce matériau se caractérise par une résistance exceptionnelle aux hautes températures, jusqu'à +80 °C en fonctionnement continu.

(à court terme jusqu'à +90 °C), ce qui en fait la solution idéale pour les applications utilisant de l'eau chaude pendant plus de 50 ans . La vanne est équipée d'une bille pivotante en acier inoxydable AISI 304 , qui pivote de 90 degrés (¼ de tour) à l'aide d'un levier ergonomique. En position « ouverte », la bille présente un orifice traversant de diamètre total (appelé « passage intégral » ) – cela signifie que ne provoque aucune perte de pression

et que le débit d'eau est identique à celui d'une conduite sans vanne. En position « fermée », la bille pivote de 90° et bloque complètement le flux – l'étanchéité de la fermeture est garantie par des joints EPDM (résistants à l'eau chaude). La vanne est équipée de deux douilles collées DN15 – l'installation est simple et ne nécessite ni filetage, ni tuyau de chanvre, ni Téflon. Sa couleur jaune caractéristique permet d'identifier facilement le système d'eau chaude et élimine tout risque de confusion avec le PVC blanc (eau froide). Caractéristiques techniques et dimensions Code produit (SKU) : CPVCZKKW015X015.302 Marque : IDMAR Diamètre nominal : 1/2" (DN15) Type de vanne : Vanne à bille, passage intégral Dimensions (d / L / H / P) : 15,9 mm / 68 mm / 41 mm / 24,1 mm Matériau du corps : CPVC (polychlorure de vinyle chloré) Matériau de la bille : Acier inoxydable AISI 304 (résistant à la corrosion) Joints : EPDM (résistant à l'eau chaude +80 °C) Levier : Ergonomique, rotation à 90° (¼ de tour)

Pression maximale :

la position du levier indique l'état de la vanne – parallèle au tuyau = « ouvert », perpendiculaire au tuyau = « fermé »

Installation étape par étape :

ÉTAPE 1 – Planifier l'emplacement de la vanne : Installez la vanne à bille à des endroits stratégiques – devant la chaudière, le compteur d'eau, le robinet, le radiateur – pour permettre l'entretien sans couper toute l'installation. ÉTAPE 2 – Préparation des tuyaux CPVC : Coupez deux tuyaux CPVC de 1/2 pouce perpendiculairement à leur axe et ébavurez-les à l’aide d’un ébavureur ou de papier de verre. ÉTAPE 3 – Nettoyage des surfaces : Nettoyez la surface extérieure des deux tuyaux et la surface intérieure des deux coupelles de vanne avec un nettoyant pour CPVC, puis attendez qu’elles soient complètement sèches. ÉTAPE 4 – Séchage. Vérifiez la position de la vanne : Insérez les deux tuyaux dans les raccords de la vanne (sans colle), vérifiez le sens d’écoulement (la flèche sur le corps de la vanne indique le sens d’écoulement – de l’entrée vers la sortie). Assurez-vous que la position du levier reste accessible après l’installation (non obstruée par un mur, un tuyau ou tout autre élément). ÉTAPE 5 – Application de la colle CPVC : Appliquez une couche uniforme de colle CPVC sur l’extérieur des deux tuyaux et à l’intérieur des deux raccords de vanne. Nous recommandons la colle Topterm CPVC 120 ml. Consommation de colle : environ 2 à 3 ml par raccord. ÉTAPE 6 – Montage des tuyaux sur la vanne : Insérez les deux tuyaux dans les logements de la vanne d’un seul mouvement ferme (d’un seul côté), effectuez une rotation d’un quart de tour et maintenez la position pendant 15 à 30 secondes. Essuyez l’excédent de colle avec un chiffon sec. ÉTAPE 7 – Temps de prise : Attendez 24 h à +20 °C (ou 48 h à une température inférieure à +10 °C ) avant le test de pression. Pendant le durcissement de la colle, ne manipulez pas le levier de la vanne ; laissez-le en position « ouverte » ou « fermée » (selon votre préférence).

ÉTAPE 8 – Test d'étanchéité : Remplissez le système à une pression de 8 bars, vérifiez visuellement l'absence de fuites au niveau des deux raccords de vanne collés. Vérifiez le fonctionnement du levier : la rotation à 90° doit être fluide et sans résistance. ATTENTION : Pendant le durcissement de l'adhésif CPVC (24 à 48 h), ne manipulez pas le levier de la vanne ; sa rotation pourrait entraîner un déplacement du corps de la vanne et fragiliser le joint collé. La vanne à bille n'est pas adaptée à la régulation de débit (position partiellement ouverte) ; utilisez-la uniquement pour les applications complètement ouvertes ou complètement fermées. Un fonctionnement en position partiellement ouverte provoque l'érosion de la bille et des joints, réduisant ainsi la durée de vie de la vanne. Pour réguler le débit, utilisez la vanne à soupape ou la vanne thermostatique . Application du robinet à bille CPVC 1/2" DN15 Coupure des branches de l'installation d'eau chaude sanitaire : vanne avant le robinet du lavabo, de la douche ou de la baignoire – permet de remplacer le robinet sans couper l'alimentation électrique de toute l'installation Coupure avant les appareils :

vanne avant la chaudière, le ballon d'eau chaude sanitaire, le circulateur ou les filtres – facilite l'entretien sans vidanger toute l'installation

Coupure avant le compteur d'eau : vanne avant et après le compteur d'eau – permet de remplacer le compteur d'eau sans couper l'alimentation électrique de tout le bâtiment
Vanne d'arrêt du radiateur : Vanne située avant le robinet thermostatique du radiateur – permet le démontage du radiateur pour peindre les murs.
Arrêt d'urgence de l'installation : Vanne principale dans la chaufferie ou le local technique – arrêt rapide en cas de défaillance (rupture de canalisation, fuite).
Division de l'installation en sections : Installations collectives, immeubles de bureaux, hôtels – chaque section possède sa propre vanne d'arrêt.
Modernisations et extensions : Arrêt temporaire d'une branche pendant les travaux de reconstruction. Installations industrielles : systèmes technologiques, réfrigération, circuits de process – une vanne à bille assure une réponse rapide en cas d'urgence. Foire aux questions (FAQ) : Quelle est la différence entre une vanne à bille et une vanne à soupape ? La vanne à bille se ferme en un tour de levier de 90° – elle sert uniquement à ouvrir ou fermer complètement le passage du fluide. La vanne à soupape (ou vanne étagée) nécessite plusieurs tours de bouton – elle est adaptée à la régulation du débit (ouverture partielle). Une vanne à bille est plus rapide à actionner, présente une perte de charge plus faible (pleine puissance) et une durée de vie mécanique plus longue (> 10 000 cycles). Une vanne à soupape est plus précise dans sa régulation. Peut-on utiliser une vanne à bille pour réguler un débit ? Non.
– La vanne à bille est utilisée uniquement pour un débit soit complètement ouverte, soit
complètement fermée. Un fonctionnement en position partiellement ouverte provoque l'érosion de la bille et des joints
, ce qui réduit la durée de vie de la vanne. Pour réguler le débit, utilisez une vanne à globe , une vanne thermostatique ou une vanne motorisée

.

Que signifie « plein passage » ? « Plein passage » signifie que Le diamètre du trou dans la bille est identique au diamètre intérieur du tuyau (pour DN15 = 15,9 mm). Grâce à cela, en position ouverte, la vanne ne provoque aucune perte de pression : le débit d'eau est identique à celui d'un tuyau sans vanne. Les vannes à passage réduit ont un trou dans la bille de diamètre inférieur et entraînent des pertes de pression. Combien de fois puis-je ouvrir/fermer la vanne ? La vanne à bille en CPVC a une durabilité mécanique supérieure à 10 000 cycles. Cycles d'ouverture/fermeture
. Cela signifie qu'avec un cycle d'ouverture/fermeture par jour, la vanne aura une durée de vie supérieure à 27 ans sans remplacement des joints. En pratique, les vannes à boisseau sphérique dans les installations domestiques sont utilisées moins fréquemment (plusieurs fois par an), leur durée de vie dépasse donc 50 ans. Comment vérifier si la vanne est ouverte ou fermée ?
La position du levier indique l'état de la vanne : levier parallèle au tuyau = « ouverte » (débit maximal), levier perpendiculaire au tuyau
= « fermée » (débit bloqué). Les vannes comportent également des marquages de couleur sur le levier : rouge = fermé, vert = ouvert. La vanne à bille est-elle adaptée aux installations avec une pompe de circulation ?
Oui, parfaitement ! La vanne à bille à passage intégral ne provoque aucune perte de charge , ce qui est particulièrement important dans les installations avec une pompe de circulation (minimisation de la résistance hydraulique). Nous recommandons d'installer la vanne avant et après la pompe – cela permet de remplacer ou d'entretenir la pompe sans interrompre l'alimentation de l'ensemble du système. Puis-je installer la vanne en position verticale ? Oui, la position de montage du robinet à bille est n'importe quelle
(horizontale, verticale, diagonale). Seule recommandation : positionnez le robinet de manière à ce que le levier soit accessible
– sans être obstrué par un mur, un tuyau ou tout autre objet. Évitez de monter le levier en position verticale – en cas de fuite au niveau du presse-étoupe, de l'eau risque de couler sur le levier. Que faire si le levier du robinet est trop serré ou trop lâche ? Les vannes à bille en CPVC sont préréglées en usine sur la tension du levier (réglage HtM1P14CEhO1D3R) ; aucun réglage n'est nécessaire. Si le levier est trop serré (nécessite une force considérable pour être tourné) ou trop lâche (trop facile à tourner, pas de « clic » en position ouverte/fermée), contactez le fabricant ; il peut s'agir d'un défaut de fabrication couvert par la garantie. Ne démontez pas la vanne vous-même : la garantie serait annulée. Pourquoi les installateurs et les bricoleurs nous choisissent-ils ? Expédition en 24h – Les commandes passées avant 11h00 sont expédiées le jour même par InPost ou DPD. Garantie 24 mois – Chaque produit est couvert par une garantie constructeur de deux ans. Conseils d'experts – Appelez le
+48 798 768 768 (du lundi au vendredi de 8h00 à 16h00) et parlez à nos spécialistes en hydraulique.

Remises – 2 % de remise sur les commandes supérieures à 1 501 PLN, 3 % de remise sur les commandes supérieures à 2 001 PLN. Pour les projets plus importants, nous négocions des conditions particulières. Homologations et certifications – Tous nos produits sont certifiés PZH et conformes aux normes PN-EN applicables. Qualité éprouvée – Nous collaborons avec de nombreuses entreprises d'installation à travers la Pologne et comptons des milliers de clients satisfaits. *Photo non contractuelle. Les dimensions peuvent légèrement varier. Avant l'installation, veuillez consulter la documentation du fabricant. //
