Informations produit

Description

Description générale

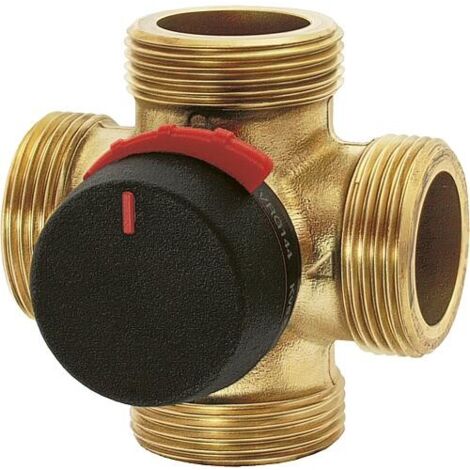

La vanne de mélange 4 voies ESBE, type VRG 142, DN25 (1'), est conçue pour être utilisée comme vanne de mélange ou comme commutateur dans les systèmes de pompe à chaleur bivalents. Elle s'installe facilement dans des systèmes de chauffage et de refroidissement classiques, offrant une grande flexibilité grâce à plusieurs positions de montage possibles. Sa précision de régulation est exceptionnelle, avec un taux de fuite très faible.

Spécifications techniques

  • Températures de service : -10°C à +130°C
  • Pression de service max. : 10 bar
  • Taux de fuite : 0,05 %
  • Couple de rotation :
    • DN 15-32 : < 3 Nm
    • DN 40-50 : < 5 Nm
  • Matériau du corps : laiton DZR résistant à la dézincification
  • Arbre et bague : PPS composite
  • Joints toriques : EPDM
  • Angle de rotation : 90°
  • Fluides :
    • Eau selon VDI2035
    • Mélange de glycol max. 50%
    • Mélange d'éthanol max. 28%
  • Raccords : Filetage mâle
  • N° de fabricant : 11640900
  • Dimensions : DN 25 (1")
  • AG a [mm] : 36
  • c [mm] : 32
  • D [mm] : 50
  • B [mm] : 72
  • Valeur Kvs : 4.0
  • Niveau de pression : PN 10
  • Température max. de fluide (fonctionnement continu) [°C] : 130
  • Température min. du fluide (fonctionnement continu) [°C] : -10
  • Angle de rotation max. [°] : 90
  • Perte de fuites de la valeur Kvs [%] : 0.05

Caractéristiques

  • Marque
    ESBE
  • Couleur
    Multicouleur
  • Pression nominale (PN)
    10 bar
  • Quantité par pack
    1 pièce(s)
  • Matières
    Laiton
  • Compatible eau potable
    Oui
  • Configuration raccord
    Mâle
  • Filetage plomberie
    1" (26x34) / 1/2" (15x21)
  • Filetage sortie
    1/2" (15x21)
  • Forme
    Asymétrique
  • Mécanisme de la vanne
    Vanne à papillon
  • Température maximale de fonctionnement
    130 °C
  • Type de vanne
    Vanne mélangeuse
  • Usage de la vanne
    Chauffage central
  • Réf. ManoMano
    ME5479235
  • MMID
    272671478939
  • Réf. fabricant
    11640900
  • EAN
    7330193034753
