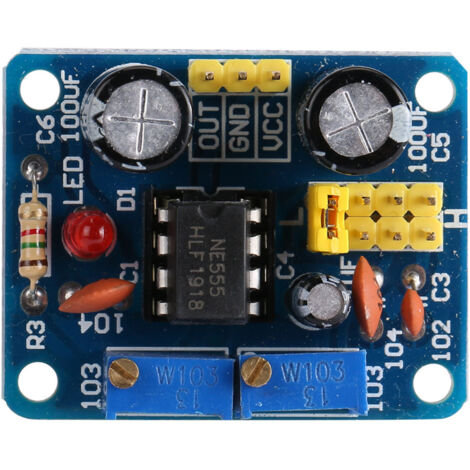

Module de panneau de signalisation de Cycle de service réglable de générateur de fréquence d'impulsion NE555
Produit similaire livré par
'/%3E%3C/svg%3E)
Siemens – Programmateur horaire synchrone 3 modules 16A 230V – Interrupteur sans réserve de marche – Compatible tableaux électriques – IP20
62,90 €133
Vendu par Blurte
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Fonction :
1. Sortie avec indication LED, lorsque la LED est faible, la LED est éteinte et lorsque la fréquence est basse, la LED clignote, plus claire et plus pratique.2. La qualité de la plage de fréquence de sortie est facultative, utilisez le capuchon de court-circuit pour sélectionner) afin de rendre la fréquence de sortie plus réglable en continu.
3. Générer un signal d'onde carrée, impulsion réglable.
4. La conception compacte et pratique le rend plus stable.
5. Largement applicable à de multiples occasions, convient à de nombreux équipements.
Spécifications :
Type d'élément : Générateur de fréquence d'impulsionTaille : 2,9 x 3,6 cm / 1,14 x 1,42 pouces
Distance du trou de fixation : 22,5 x 30,5 mm / 0,89 x 1,2 pouces
Principal Puce : NE555
Tension d'entrée : 5 V ~ 15 V CC. Lorsque 5 V sont fournis, le courant de sortie peut être d'environ 15 mA ; lorsque 12 V sont fournis, le courant de sortie peut être d'environ 35 mA.
Poids : Poids : 10 g / 0,35 oz (environ)
Courant d'entrée :>=100 mA
Amplitude de sortie : 4,2 V V-PP à 11,4 V-PP. (L'amplitude de sortie sera différente en fonction de la tension d'entrée)
Courant de sortie : ≥15 mA (alimentation 5 V, V-PP est supérieure à 50 %), ≥35 mA (alimentation 12 V, V-PP est supérieure à 50 %)
Fréquence de sortie :
Basse fréquence : 1 Hz ~ 50 Hz
Fréquence intermédiaire : 50 Hz ~ 1 kHz
Moyenne et haute Fréquence : 1 KHz ~ 10 kHz
Haute fréquence : 10 KHz ~ 200 KHz
Période T = 0,7 (RA + 2RB) C
RA et RB sont réglables de 0 à 10K ;
C=0,001UF dans l'engrenage basse fréquence ;
C=0,1UF dans le fichier fréquence intermédiaire ;
Fichier moyenne et haute fréquence C=1UF ;
C=100UF en haute fréquence, de sorte que la fréquence de la forme d'onde peut être calculée par vous-même.
Liste des paquets :
1 x générateur de signalCaractéristiques
- MarqueJIMDARY
- Réf. ManoManoME96540184
- MMID182338472057
- Réf. fabricantBLURB1013190030511
- EAN7403279736879
Questions fréquentes
L'appareil fonctionne avec une tension d'entrée de 5 V à 15 V CC. À 5 V, le courant de sortie est d'environ 15 mA, tandis qu'à 12 V, il peut atteindre environ 35 mA.
La fréquence de sortie peut être ajustée en modifiant les valeurs de RA et RB, qui sont réglables de 0 à 10K. Les plages de fréquence disponibles vont de 1 Hz à 200 KHz.
L'amplitude de sortie varie en fonction de la tension d'entrée, avec une amplitude de 4,2 V V-PP à 11,4 V V-PP. Cela signifie que l'amplitude de sortie sera différente selon la tension fournie.
