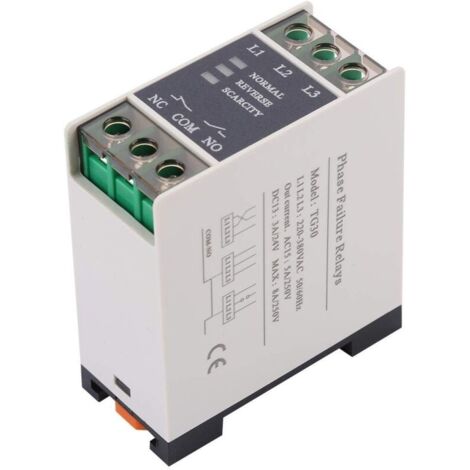

TG30 Relais de phase de séquence 3 phases de phase de panne. protection contre la perte 220-380 VAC Relais de surveillance de tension à trois phases relais de suivi

Spécification: Le relais de séquence de phase est un nouveau produit de haute technologie appliqué aux circuits intégrés numériques à grande échelle et aux conceptions sans transformateur.

Très polyvalent (triphasé 220V ~ 380V). taille ultra-petite. très bel aspect.

Il détecte la forme d'onde et la phase de l'alimentation par IC pour déterminer si l'alimentation est anormale.

Dans la phase inverse (anti-phase). le déséquilibre de tension triphasé. la perte de phase et le court-circuit lorsque la charge inductive telle que le moteur est en marche. il peut rapidement juger et produire la protection du relais. et sa fonction de protection n'est pas affectée par le circuit ou le courant de charge. le courant de surtension. le courant déséquilibré et les caractéristiques de charge. permettant un fonctionnement à long terme de pleine performance et de plein climat pour assurer un fonctionnement normal et stable du moteur.

Il peut être utilisé pour fournir une protection de relais pour divers moteurs triphasés et autres équipements triphasés tels que compresseur de réfrigération. pompe. ventilateur. compresseur d'air. ascenseur. machine de moulage par injection.

Caractéristiques

de protection : 1.

Protection

contre la perte de phase: Cela signifie que toute phase se produit une perte de phase lorsque le circuit protégé est en état de marche ou d'arrêt.

Dans ce cas. le voyant rouge sera allumé et prioritaire.

2.

Protection

contre l'inversion de phase: il s'agit d'une protection agissant immédiatement. qui protège les trois phases L1.

L2 et L3 contre une mauvaise séquence de connexion.

Dans ce cas. le voyant jaune s'allumera.

3.

Protection

contre les déséquilibres de tension : Alors qu'une protection contre le taux de déséquilibre de tension > 50 %. le déséquilibre de la tension triphasée affectera le fonctionnement sr de l'équipement.

Dans ce cas où il y a perte de phase. le voyant rouge s'allumera et sera prioritaire.

4.

Protection

contre les retards:lorsque le défaut se produit. le moniteur retarde de 1 à 3secondes avant d'agir et de se relcher.

Caractéristiques

de travail : 1. Si la connexion des phases L1. L2 et L3 est correcte. le voyant vert du relais s'allume et le relais se ferme. S'ils sont erronés. le voyant jaune du relais s'allume. En échangeant deux d'entre eux. le relais acceptera la séquence de phases et commencera à fonctionner normalement. Dans ce cas où il se produit une lumière jaune allumée et un relais non fermé après que l'équipement protégé fonctionne normalement. il devrait s'agir d'une mauvaise connexion du circuit externe. Le relais a une fonction de protection contre les erreurs de connexion. 2. Pendant que l'une de ces phases L1. L2 et L3 est en perte de phase. le voyant rouge est allumé avec le voyant vert éteint et le relais libéré. Pendant que la tension revient à la normale. elle se rétablira immédiatement avec une lumière verte allumée et un relais fermé. 3. L1. L2 et L3 se connectent au courant alternatif triphasé. NO. COM sont des points de contact normalement ouverts et NC. COM sont des points de contact normalement fermés. Utilisez le cble pour connecter directement la borne. Spécification:

Modèle : TG30 Tension nominale: 220-380VAC Courant nominal : 5A Consommation d'énergie : ?2W Tension d'isolation : 40000VCC/m Méthode de montage: rail de type TH de 35mm ou vis M2-M4 Poids du colis : env. 98g/3.4oz

Liste des packages: 1 * relais de séquence de phases
