Vbdn12 Schneider - Interrupteur Sectionneur 3p 12a - Montage Sur Porte - Poignée Cadenassable Noire - Tesys Mini-vario
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description

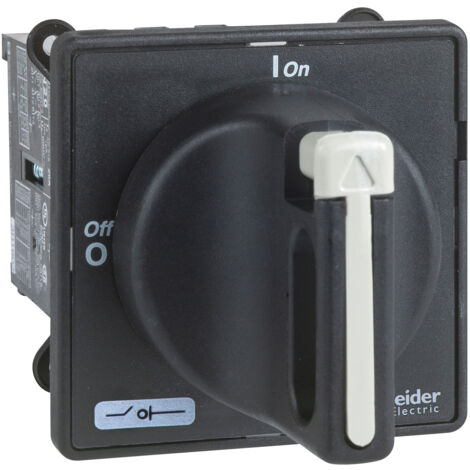

Interrupteur sectionneur 12A fixation à vis sur porte
Cet interrupteur sectionneur Schneider Electric permet la coupure en charge d'un moteur électrique asynchrone monophasé ou triphasé.
Il se fixe sur une porte d'armoire électrique à l'aide de 4 vis dissimulées derrière le plastron noir 60x60.
Installé sur une porte de coffret étanche, cet inter sectionneur est étanche IP65.
Bien qu'équipé de 3 pôles, ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.
Le sectionneur est cadenassable pour interdire la mise en route du moteur pendant la maintenance.
L'interrupteur sectionneur TeSys Mini-Vario VBDN12 permet la coupure de moteurs électriques en charge selon les puissances maximales suivantes :
- Puissance maximale du moteur sur réseau monophasé 220V : 1,5kW
- Puissance maximale du moteur sur réseau triphasé 380V : 3kW
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.
Principales Gamme TeSys Nom du produit TeSys Mini-VARIO Nom de l'appareil VBDN Type de produit ou équipement Interrupteur-sectionneur niveau de performance Standard Description des pôles 3P Description des contacts 3 "F" Type de réseau CACC Type de commande Poignée rotative Style de montage de la commande rotative Directe Couleur de poignée Noire Couleur du plastron de la commande Noir cadenas de poignée rotative 1 à 3 cadenas 4...8 mm Complémentaires Marquage 0 - 1 Support de montage Poignée: porteInterrupteur: porte mode de fixation Trou avec 22,5 mm pour poignée [Ue] tension assignée d'emploi 690 V AC 50/60 Hz [Uimp] tension assignée de tenue aux chocs 6 kV [Ith] courant thermique conventionnel 12 A [Ithe] courant thermique d'emploi sous enveloppe 10 A [Ie] courant assigné d'emploi 8,1 A (AC-23) à 400 V puissance assignée d'emploi en W 3 kW à 230...240 V (AC-23A)4 kW à 400...415 V (AC-23A)5,5 kW à 500 V (AC-23A)7,5 kW à 690 V (AC-23A)1,5 kW à 230...240 V (AC-3)3 kW à 400...415 V (AC-3)4 kW à 500 V (AC-3)4 kW à 690 V (AC-3) Classe de service intermittent 30 Making capacity ( I Rms) 120 A à 400 V AC-21A120 A à 400 V AC-22A120 A à 400 V AC-23A [Icm] pouvoir assigné de fermeture en court-circuit 0,5 kA à 400 V au Ipeak [Icw] rated short-time withstand Rms current 140 A à 400 V durée: 1 s courant nominal de court-circuit conditionnel 6 kA à 400 V - fusible associé 12 A aM6 kA à 400 V - fusible associé 12 A gG pouvoir de coupure 120 kA à 400 V (AC-21A)120 kA à 400 V (AC-22A)120 kA à 400 V (AC-23A) Composition de l'appareil Interrupteur-sectionneurPoignée Endurance mécanique 50000 cycle durée de vie électrique 30000 cycle DC-1 à 550000 cycle AC-21 Aptitude au sectionnement Oui mode de raccordement Circuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: souple - avec emboutCircuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: rigide Couple de serrage Circuit de puissance: 0,7 N.m - sur borniers à vis-étrier handle front plate dimension 60 x 60 mm Hauteur 60 mm Largeur 60 mm Poids du produit 0,177 kg
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- CouleurNoir
- Nombre de module(s)1
- Intensité courant12 A
- Largeur6 cm
- AutomatiqueOui
- Avec témoin lumineuxOui
- Combiné interrupteur + priseOui
- Complet/ComposableComplet
- ConnectéOui
- ConnectivitéNon concerné
- ÉtancheOui
- Hauteur6 cm
- Indice de protectionIP65
- MatièresPlastique
- Mécanisme de l'interrupteurSectionneur
- Mode de pose électricitéApparent
- Nombre de pôle(s)3
- PackOui
- Poids177 g
- Protocole de communication sans filNon concerné
- Puissance3000 W
- Tension électrique230 V
- Type de contactNormalement fermé
- Réf. ManoManoME11072573
- MMID158683714327
- Réf. fabricantVBDN12
- EAN3389110759853
Impact environnemental
- OrigineFabriqué en République tchèque
Questions fréquentes
Oui, cet interrupteur est compatible avec des moteurs monophasés et triphasés. Pour un moteur monophasé 230V, il suffit de câbler 2 des 3 pôles disponibles.
Cet interrupteur ne remplace pas un disjoncteur moteur. Une protection magnétothermique adaptée est nécessaire pour garantir la sécurité et le bon fonctionnement du moteur.
La poignée de cet interrupteur est cadenassable et peut accueillir entre 1 et 3 cadenas avec un diamètre de 4 à 8 mm.
