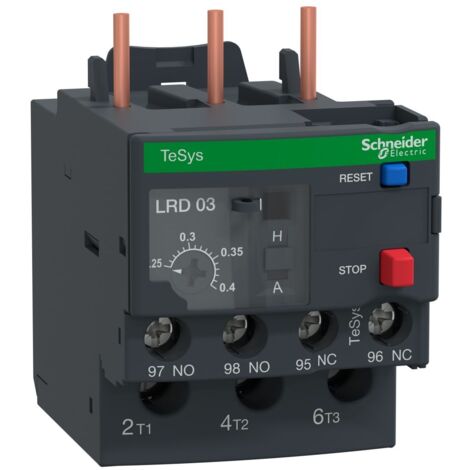

TeSys LRD - relais de protection thermique - 0,25..0,4A - classe 10A

Vendu par Amproelec et 4 autres marchands

Ces articles peuvent vous intéresser !

Relais Thermique De 4 à 6aSCHNEIDER ELECTRIC
5 options

Relais Thermique De 4 à 6a

11
56,10€
Relais Thermique De 1,6 à 2,5aSCHNEIDER ELECTRIC
5 options

Relais Thermique De 1,6 à 2,5a

11
56,10€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le relais de protection thermique TeSys LRD est conçu pour protéger les moteurs contre les surcharges. Il fonctionne dans une plage de courant de 0,25 à 0,4 A et est classé en classe 10A. Ce relais est compatible avec les contacteurs LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 et LC1D38, offrant ainsi une solution fiable pour la protection des circuits de commande et de puissance.

Spécifications techniques

  • Courant thermique conventionnel : 5 A pour circuit de signalisation
  • Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation
  • Courant admissible : 0,22 A à 125 V DC-13 pour circuit de signalisation
  • Tension assignée d'emploi : 690 V CA
  • Fréquence du réseau : 0 à 400 Hz
  • Tension assignée de tenue aux chocs : 6 kV
  • Seuil de déclenchement : 1,14 +/- 0,06 Ir
  • Compensation en température : -20...60 °C
  • Largeur : 45 mm
  • Profondeur : 70 mm
  • Poids du produit : 0,124 kg
  • Code de compatibilité : LRD
  • Compatibilité et accessoires

  • Compatible avec les contacteurs : LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
  • Mode de raccordement : Télécommande avec borniers à vis-étrier
  • Accessoires spécifiques pour montage sur rail ou platine
  • Installation

  • Montage sur rail avec accessoires spécifiques
  • Montage sur platine avec accessoires spécifiques
  • Utilisation

  • Protection des moteurs contre les surcharges
  • Déclenchement en cas de perte de phase avec un courant de déclenchement de 130 % d'Ir sur deux phases
  • Commandes : bouton-poussoir rouge pour STOP et bouton-poussoir bleu pour remise à zéro
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Poids
      120 g
    • Matières
      Plastique
    • Quantité par pack
      1
    • Garantie
      1 an(s)

    Impact environnemental

    • Origine
      Fabriqué en France
