Lc1d128e7 Schneider - Contacteur Tétrapolaire - 2no+2nf - 25a - Bobine 48vca - Vis

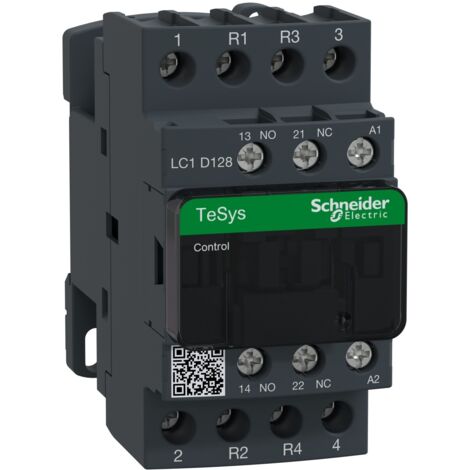

Contacteur de puissance 4P - 25A - 2NO+2NF - Schneider LC1D128E7

Ce contacteur de puissance tétrapolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

De calibre 25A, les contacts 2NO+2NF (contacts normalement ouverts + contacts normalement fermés) sont actionnés par une bobine de tension 48Vca (courant alternatif). Le circuit de commande 2NO+2NF est complété par des contacts auxiliaires 1NO+1NF.

Ce contacteur LC1D12 dispose d'un système de connexion à vis étrier.

Appareillages compatibles avec le contacteur Schneider LC1D128E7

Caractéristiques principales du Contacteur de puissance Schneider LC1D128E7 :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l'appareil : LC1D

• application du contacteur : Charge résistive (AC-1)

• Catégorie d'emploi : AC-1

• Description des pôles : 4P

• power pole contact composition : 2F+2O

• [Ue] tension assignée d'emploi : Power circuit: <= 690 V AC 25...400 HzPower circuit: <= 300 V DC

• [Ie] courant assigné d'emploi : 25 A (at <60 °C) at <= 440 V AC AC-1 for power circuit

• type de circuit de commande : AC at 50/60 Hz

• tension circuit de commande : 48 V CA 50/60 Hz

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 25 A (at 60 °C) for power circuit10 A (at 60 °C) for signalling circuit

• pouvoir nominal d'enclenchement Irms : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1

• pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 105 A 40 °C - 10 s for power circuit210 A 40 °C - 1 s for power circuit30 A 40 °C - 10 min for power circuit61 A 40 °C - 1 min for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit

• calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-140 A gG at <= 690 V coordination type 1 for power circuit25 A gG at <= 690 V coordination type 2 for power circuit

• impédance moyenne : 2.5 mOhm - Ith 25 A 50 Hz for power circuit

• [Ui] tension assignée d'isolement : Power circuit: 690 V conforming to IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéSignalling circuit: 690 V conforming to IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

• durée de vie électrique : 0.8 Mcycles 25 A AC-1 at Ue <= 440 V

• puissance dissipée par pôle : 1,56 W AC-1

• Front cover : Avec

• Support de montage : RailPlatine

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : CSAULDNVCCCRINALROS (Lloyds register of shipping)GLBVGOSTUKCA

• mode de raccordement : Circuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câble

• couple de serrage : Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmPower circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2

• Temps de fonctionnement : 12...22 ms closing4...19 ms opening

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 15 Mcycles

• vitesse de commande maxi : 3600 cyc/h 60 °C

• Complémentaires technologie bobine : Sans module d'antiparasitage intégré

• plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz

• puissance d'appel en VA : 70 VA 60 Hz cos phi 0,75 (à 20 °C)70 VA 50 Hz cos phi 0,75 (à 20 °C)

• consommation moyenne au maintien en VA : 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)7 VA 50 Hz cos phi 0,3 (à 20 °C)

• dissipation thermique : 2?3 W à 50/60 Hz

• type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA for signalling circuit

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact

• résistance d'isolement : > 10 MOhm for signalling circuit
