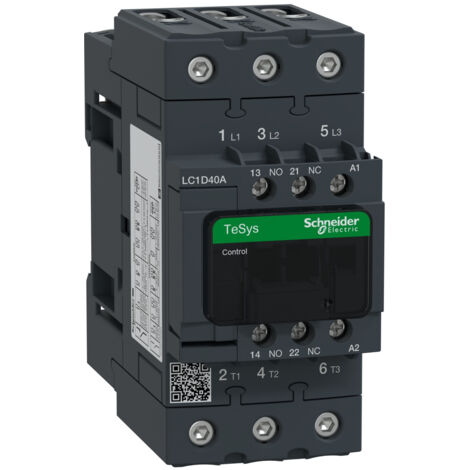

Contacteur de puissance 3P - 40A - 3NO - Schneider LC1D40AV7

Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

De calibre 40A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 400Vca (courant alternatif). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.

Ce contacteur LC1D40 dispose d'un système de connexion everlink.

Ce contacteur de puissance est fabriqué en France.

Appareillages compatibles avec le contacteur Schneider LC1D40AV7

Caractéristiques principales du Contacteur de puissance Schneider LC1D40AV7 :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l'appareil : LC1D

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d'emploi : AC-3AC-4AC-1

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d'emploi : Power circuit: <= 690 V AC 25...400 HzPower circuit: <= 300 V DC

• [Ie] courant assigné d'emploi : 60 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance40 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance

• puissance moteur kW : 18,5 kW à 380...400 V CA 50/60 Hz (AC-3)11 kW à 220...230 V CA 50/60 Hz (AC-3)22 kW à 415...440 V CA 50/60 Hz (AC-3)22 kW à 500 V CA 50/60 Hz (AC-3)30 kW à 660...690 V CA 50/60 Hz (AC-3)9 kW à 400 V CA 50/60 Hz (AC-4)

• motor power HP (UL / CSA) : 5 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs10 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs30 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs10 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs3 hp à 115 V CA 50/60 Hz pour monophasé moteurs30 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs

• type de circuit de commande : AC at 50/60 Hz

• tension circuit de commande : 400 V CA 50/60 Hz

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 10 A (at 60 °C) for signalling circuit60 A à <60 °C pour circuit de puissance

• pouvoir nominal d'enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1800 A à 440 V pour circuit de puissance se conformer à CEI 60947

• pouvoir assigné de coupure : 800 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 320 A à <40 °C - 10 s pour circuit de puissance720 A à <40 °C - 1s pour circuit de puissance72 A à <40 °C - 10 min pour circuit de puissance165 A à <40 °C - 1 min pour circuit de puissance100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit

• calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-180 A gG à <= 690 V coordination type 1 pour circuit de puissance80 A gG à <= 690 V coordination type 2 pour circuit de puissance

• impédance moyenne : 1,5 mOhm - Ith 60 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d'isolement : Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéSignalling circuit: 690 V conforming to IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifiéPower circuit: 690 V conforming to IEC 60947-4-1

• durée de vie électrique : 1,4 Mcycles 60 A AC-1 à Ue <= 440 V1,5 Mcycles 40 A AC-3 à Ue <= 440 V

• puissance dissipée par pôle : 2,4 W AC-35,4 W AC-1

• Front cover : Avec

• Support de montage : PlatineRail

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : GOSTCSAULCCC

• mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm²souple sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm²souple sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm²souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm²souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm²rigide sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm²rigide sans extrémité de câble

• couple de serrage : Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Circuit de puissance: 8 N.m - sur connecteurs à vis BTR EverLink - câble 25?35 mm² hexagonal 4 mmCircuit de puissance: 5 N.m - sur connecteurs à vis BTR EverLink - câble 1?25 mm² hexagonal 4 mm

• Temps de fonctionnement : 4...19 ms opening12?26 ms fermeture

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 6 Mcycles

• vitesse de commande maxi : 3600 cyc/h 60 °C

• Complémentaires technologie bobine : Sans module d'antiparasitage intégré

• plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz

• puissance d'appel en VA : 140 VA 60 Hz cos phi 0.75 (at 20 °C)160 VA 50 Hz cos phi 0.75 (at 20 °C)

• consommation moyenne au maintien en VA : 13 VA 60 Hz cos phi 0.3 (at 20 °C)15 VA 50 Hz cos phi 0.3 (at 20 °C)

• dissipation thermique : 4?5 W à 50/60 Hz

• type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA for signalling circuit

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact

• résistance d'isolement : > 10 MOhm for signalling circuit
