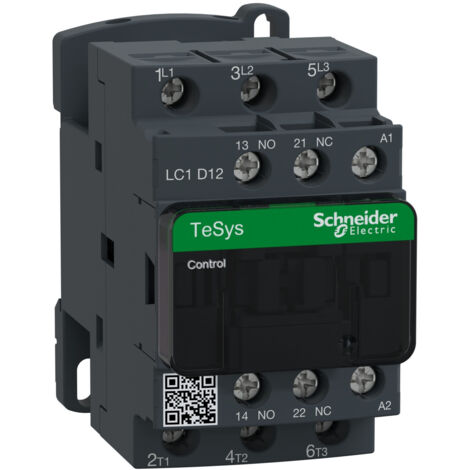

Contacteur Schneider TeSys D 3P 16 A AC-3

Contacteur électrique de la gamme TeSys D, conçu pour le contrôle des moteurs et des charges résistives. Dispose de 3 pôles normalement ouverts, tension de commande de 230 V AC 50/60 Hz, catégorie d'utilisation AC-3/AC-4, courant nominal de 16 A à 60 °C et puissance de commutation jusqu'à 7,5 kW en 690 V AC. Contacteur électrique de la gamme TeSys D, conçu pour le contrôle des moteurs et des charges résistives dans les installations industrielles. Dispose de 3 pôles normalement ouverts et d'une tension de commande de 230 V AC 50/60 Hz, adapté aux catégories d'utilisation AC-3 et AC-4. Son design modulaire permet une connexion rapide grâce à des bornes à ressort, compatible avec des câbles souples jusqu'à 2,5 mm² sans extrémité. Caractéristiques techniquesNombre de pôles : 3P Composition des pôles de contact : 3 NA Tension nominale d'utilisation (Ue) : jusqu'à 300 V CC, jusqu'à 440 V AC Courant nominal d'utilisation (Ie) : 16 A à 60 °C en AC-4 pour circuit d'alimentation Puissance du moteur : jusqu'à 7,5 kW en 660...690 V AC 50/60 Hz (AC-3 et AC-4) Tension du circuit de commande : 230 V AC 50/60 Hz Contacteurs auxiliaires : 1 NA + 1 NC Résistance aux surtensions : 6 kV (IEC 60947) Catégorie de surtension : III Courant thermique conventionnel (Ith) : 10 A / 16 A à moins de 60 °C Puissance de connexion nominale : 250 A en 440 V AC (IEC 60947) Puissance de coupure assignée : 250 A en 440 V AC (IEC 60947) Courant admissible temporairement (Icw) : 105 A / 210 A / 30 A / 61 A / 100 A (1 s) Fusible associé : 10 A gG pour signalisation, 40 A gG / 25 A gG pour alimentation (coordination de type 2) Impédance moyenne : 2,5 mOhm (50 Hz, Ith 16 A) Tension nominale d'isolation (Ui) : 690 V AC pour alimentation, 690 V AC pour signalisation Durabilité électrique : 2 millions de cycles AC-3 à 12 A, 0,8 million de cycles AC-1 à 25 A Durabilité mécanique : 15 millions de cycles Température ambiante de fonctionnement : -40…60 °C (jusqu'à 70 °C avec restrictions) Altitude maximale de fonctionnement : 0...3000 m Grade de protection : IP20 frontal Support de montage : Plaque rail Normes : IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 508, CSA C22.2 No 14 Certifications : UL, CSA, CCC, DNV, RINA, GL, BV, LROS, GOST, UKCA Résistance au feu : 850 °C (IEC 60695-2-1) Résistance aux flammes : V1 (UL 94) Résistance mécanique : 2 Gn (ouvert), 4 Gn (fermé) vibrations ; 10 Gn (ouvert), 15 Gn (fermé) chocs Poids : 0,325 kg Dimensions : 99 mm (haut) x 45 mm (largeur) x 86 mm (profondeur) Consommation à l'appel : 70 VA (50/60 Hz) Consommation de maintien : 7,5 VA (60 Hz), 7 VA (50 Hz) Dissipation thermique : 2…3 W (50/60 Hz) Résistance d'isolation : > 10 MΩ (circuit de signalisation) Compatibilité de contact : M2 Code de compatibilité : LC1D Traitement de protection : TH (IEC 60068-2-30) Grade de contamination : 3 État de disponibilité durable : Produit Green Premium Conforme avec REACh sans SVHC : Oui Directive RoHS UE : Conforme Sans métaux lourds toxiques : Oui Sans mercure : Oui RAEE : Doit être recyclé selon le système spécifique dans l'UE Sans PVC : Oui
