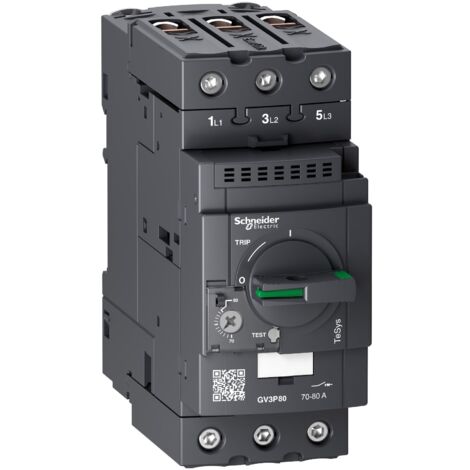

Disjoncteur magnéto-thermique GV3P 70 à 80A - TeSys Schneider GV3P80

Une gamme phare de chez Schneider Electric, anciennement Télémécanique, la gamme GV3P est reconnue pour sa qualité made in France.

Destinée à la protection de vos moteurs électriques triphasés et monophasés, ce disjoncteur est équipé d'un déclencheur magnéto-thermique réglable de 70 à 80A.

Ce disjoncteur tripolaire TeSys GV3 possède un système de connexion everlink, il se monte sur rail DIN. Il peut être câblé dans une armoire électrique ou un coffret électrique étanche Schneider GV2MC. La gamme TeSys comporte de nombreux accessoires compatibles avec ce disjoncteur.

Ce disjoncteur magnétothermique peut protéger un moteur triphasé de 37 kW en 380V

Les spécificités du disjoncteur moteur GV3P80

• Fabriqué en France
• Déclencheur Déclencheur magnéto-thermique
• Plage du réglage thermique 70 à 80A
• Raccordement everlink

Caractéristiques principales du Disjoncteur moteur Schneider GV3P80 :

• Gamme : TeSys

• Nom du produit : TeSys GV3

• Type de produit ou équipement : Disjoncteur

• Nom de l'appareil : GV3P

• Application : Moteur

• Type de déclencheur : Thermique-magnétique

• Complémentaires Description des pôles : 3P

• Type de réseau : CA

• Catégorie d'emploi : AC-3 se conformer à IEC 60947-4-1Catégorie A se conformer à CEI 60947-2

• fréquence réseau : 50/60 Hz

• mode de fixation : Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec 3 x vis M4)

• position de montage : Toutes positions, pas de montage direct avec contacteur, utiliser longueur câble > 10 cmToutes positions, ne pas utiliser avec un accessoire GV3S

• Puissance moteur kW : 45 kW à 400/415 V CA 50/60 Hz courant de crête maximal 750 A45 kW à 500 V CA 50/60 Hz courant de crête maximal 750 A55 kW à 690 V CA 50/60 Hz courant de crête maximal 750 A

• Pouvoir de coupure : 50 kA Icu à 400/415 V CA 50/60 Hz50 kA Icu à 440 V CA 50/60 Hz12 kA Icu à 500 V CA 50/60 Hz6 kA Icu à 690 V CA 50/60 Hz65 kA Icu à 230/240 V CA 50/60 Hz

• [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz60 % à 400/415 V CA 50/60 Hz60 % à 440 V CA 50/60 Hz50 % à 500 V CA 50/60 Hz50 % à 690 V CA 50/60 Hz

• Type de commande : Bouton rotatif

• [In] courant assigné d'emploi : 80 A

• thermal protection adjustment range : 70?80 A

• Courant de déclenchement magnétique : 1120 A

• [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz

• [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2

• puissance dissipée par pôle : 8 W

• Endurance mécanique : 50000 cycle

• Durée de vie électrique : 20000 cycle pour AC-3 à 415 V In

• Vitesse de commande maximale : 25 cyc/h

• service assigné : Continu se conformer à IEC 60947-4-1

• couple de serrage : 5 N.m sur connecteurs à vis BTR EverLink pour câble 25 mm²8 N.m sur connecteurs à vis BTR EverLink pour câble 35 mm²

• robustesse mécanique : Chocs: 30 Gn pour 11 ms ouvert se conformer à CEI 60068-2-27Vibrations: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Chocs: 5 Gn pour 11 ms fermé se conformer à CEI 60068-2-27

• Aptitude au sectionnement : Yes conforming to IEC 60947-1

• sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1

• Hauteur : 132 mm

• Largeur : 55 mm

• Profondeur : 136 mm

• Poids du produit : 0,96 kg

• Couleur : Gris (SE GRIS 6)Vert (SE VERT 2)
