Tableau encastré 4 x 12 modules Hager câblé Doktorvolt 6265

Tableau électrique encastré 755,50 × 348 × 98 mm, à quatre rangées, 48 modules, équipé de 14 disjoncteurs différentiels (MCB) et 2 disjoncteurs différentiels (RCCB) de la marque Doktorvolt

Tableau électrique encastré de haute qualité, composé de composants issus de marques de premier plan. Une conception robuste garantissant durabilité et fiabilité en toutes circonstances. Boîtier électrique câblé et protégé, entièrement prêt à l'emploi. Équipé de bornes de dérivation de la marque Pollmann.

Une attention maximale portée à la sécurité d'utilisation

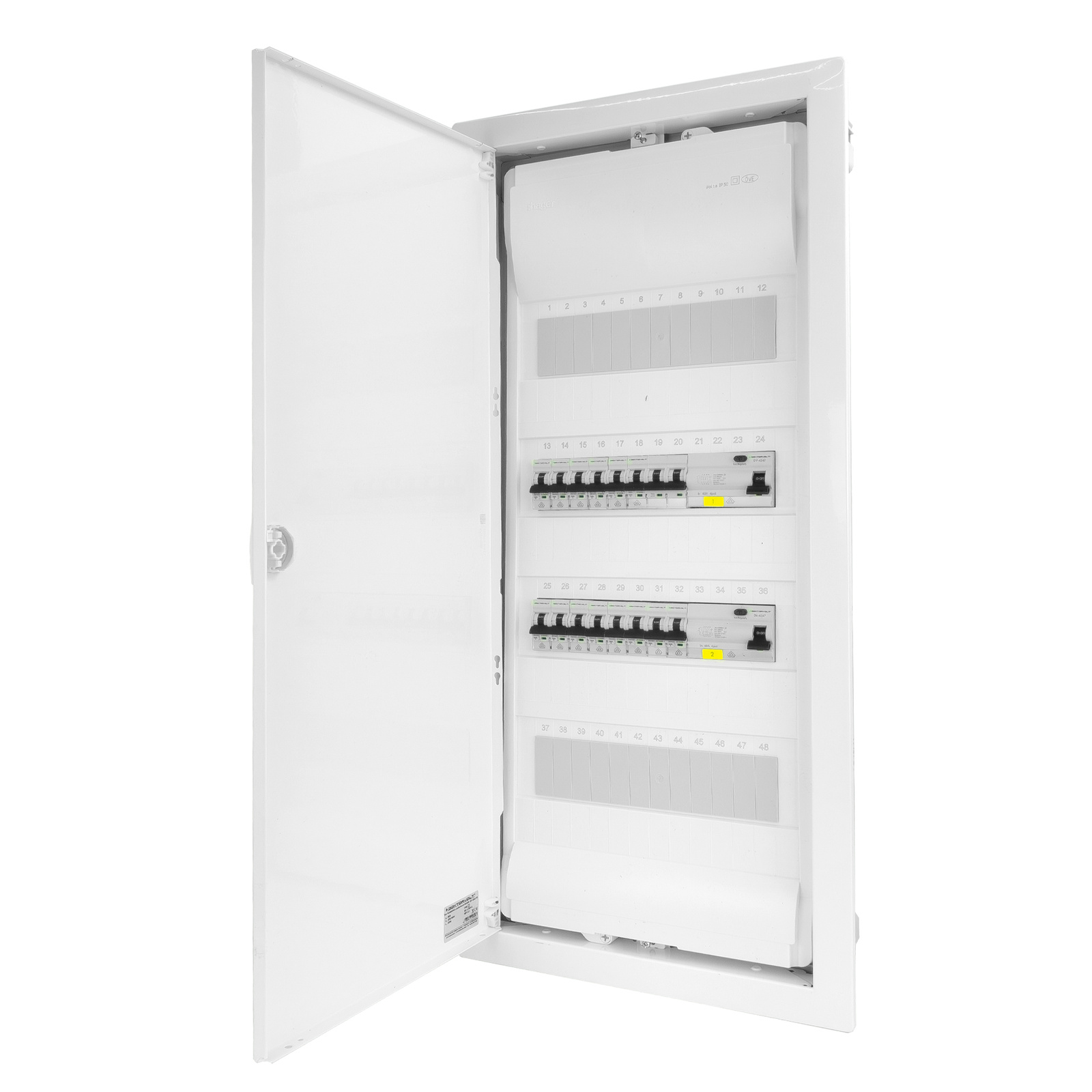

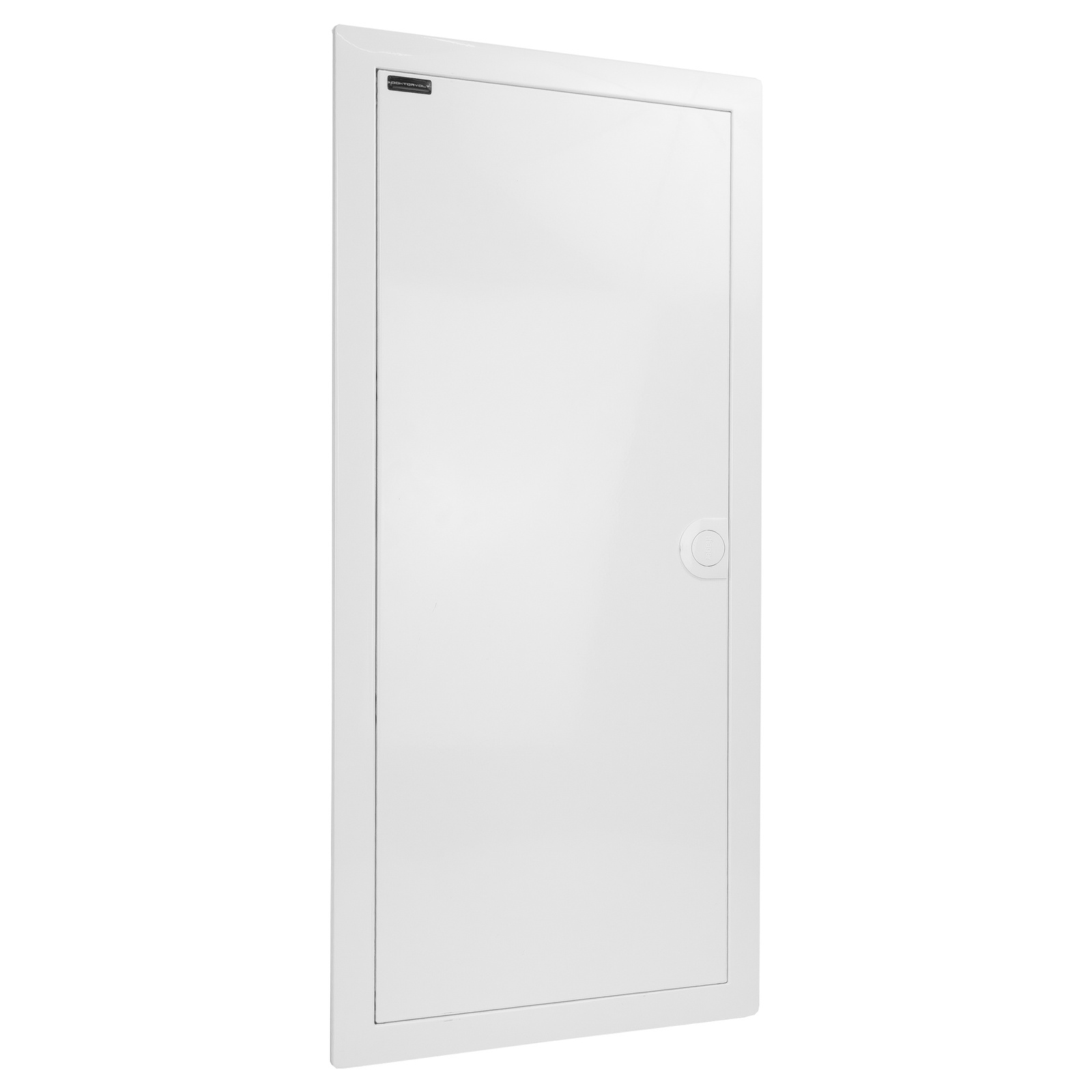

Coffret de distribution encastré aux dimensions 755,50 x 348 x 98 mm. Fabriqué en plastique de haute qualité offrant une résistance IK07. Idéal pour une utilisation, par exemple, dans un garage ou un atelier. Le coffret est de classe d’isolation II. Cette classe se caractérise par l’absence de borne PE, et le coffret dispose d’une isolation de base et d’une isolation supplémentaire. Cela garantit la sécurité même en cas de détérioration d’une des couches d’isolation. Le boîtier présente un indice de protection IP30. Le coffret est résistant aux rayons UV. Boîtier certifié VDE.

Confort d'utilisation allié à la qualité de fabrication

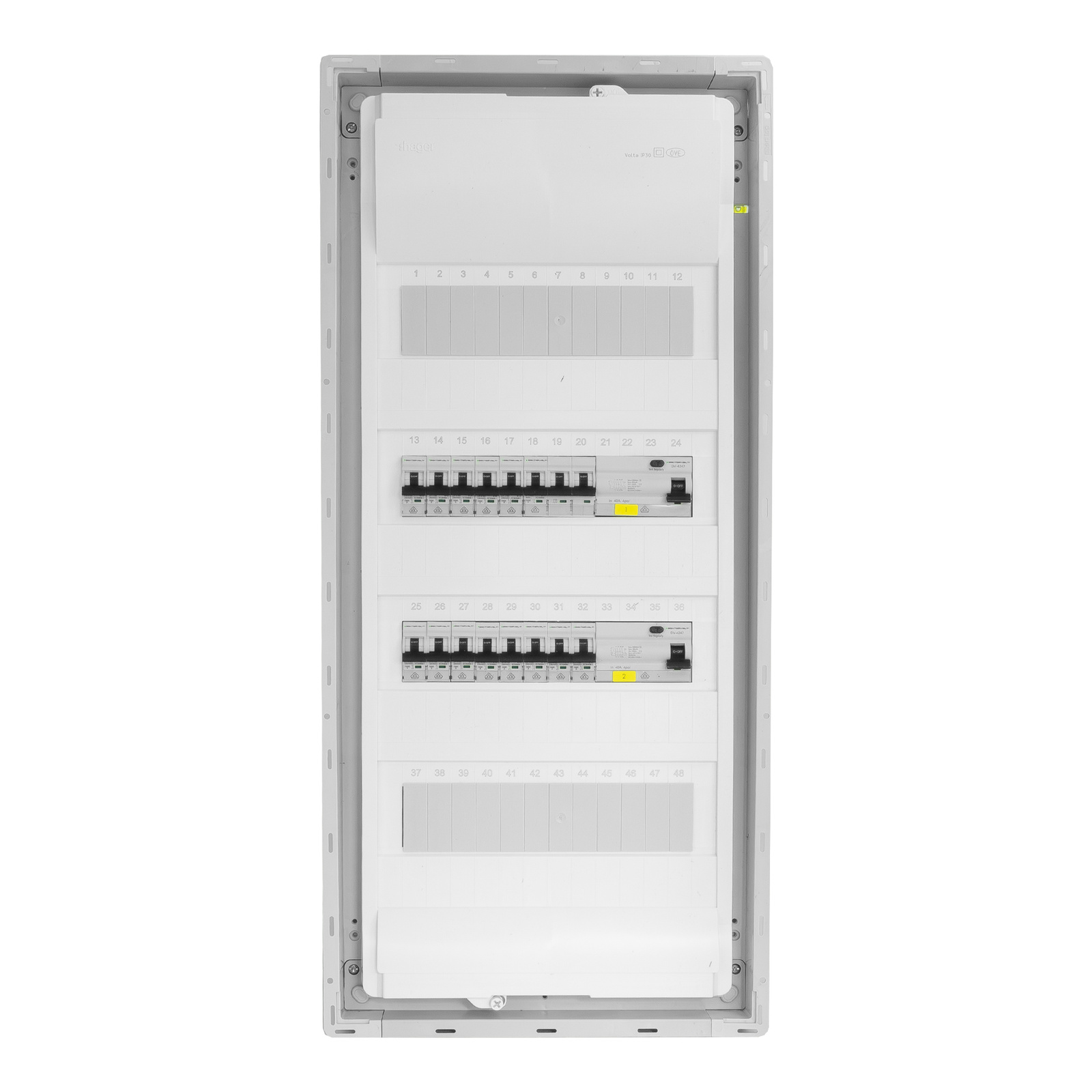

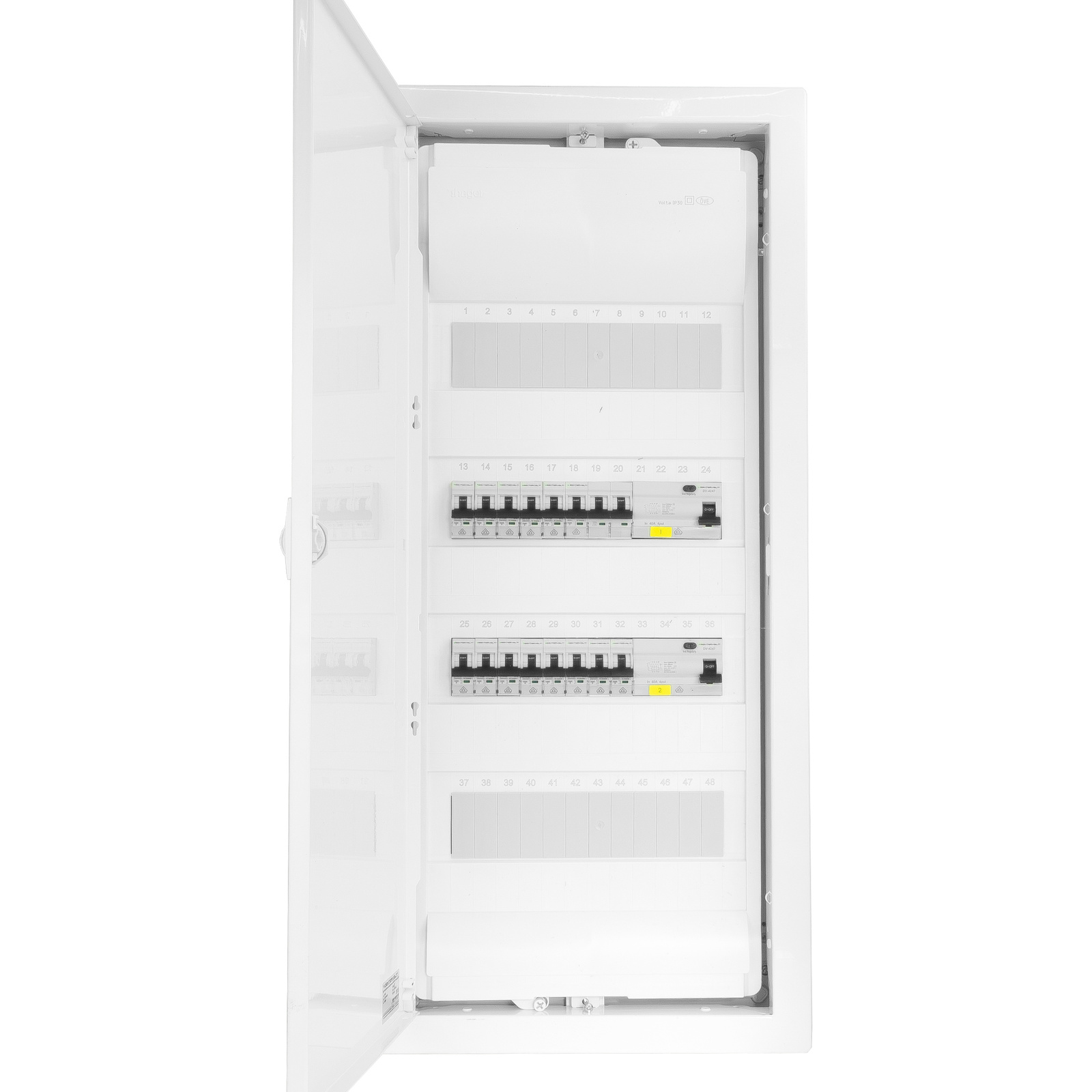

Le boîtier est équipé de deux disjoncteurs différentiels 40 A 30 mA de type A 3P+N 10 kA, de treize disjoncteurs de surintensité B 16 A 1P 10 kA et d’un disjoncteur de surintensité B 16 A 3P 10 kA de la marque Doktorvolt. Conçue pour un montage encastré avec une profondeur d'encastrement de 89 mm. Elle comporte quatre rangées permettant d'installer 48 modules. Le boîtier s'intègre parfaitement à divers intérieurs grâce à sa finition en blanc pur RAL 9010. Câblé et prêt à l'emploi. Équipé de bornes de dérivation de la marque Pollmann.

Spécifications techniques

Informations générales

Modèle : DV-6265-PT

EAN : 5905191016265

Référence de la série : HG

Type de montage : encastré

Fabricant : DOKTORVOLT

Prises et caractéristiques électriques

Dispositifs de protection :
2 x disjoncteurs différentiels RCCB 40 A 30 mA type A 3P+N 10 kA VDE
13 disjoncteurs de surintensité MCB de type B, 16 A, 1 pôle, 10 kA, VDE
1 x disjoncteur de surintensité B 16 A, 3P, 10 kA, VDE

Tension nominale : 400 V

Fréquence nominale : 50 Hz

Courant nominal : 40 A

Courant de court-circuit nominal conventionnel : ≤ 10 kA

Raccordement par barre de connexion : Oui

Boîtier et caractéristiques techniques

Dimensions du boîtier avec châssis (H x L x P) : 755,50 x 348 x 98 mm

Hauteur d'encastrement : 740 mm

Largeur d'encastrement : 314,50 mm

Plage de profondeur d'encastrement : 89 mm

Matériau du boîtier : plastique

Résistance aux rayons UV : Oui

Indice de protection : Classe d'isolation II

Résistance mécanique : IK07

Couleur du boîtier : Blanc pur RAL 9010

Nombre de modules : 48

Nombre de rangées : 4

Bloc de bornes de neutre : Oui

Bloc de bornes de mise à la terre : Oui

Avec entrées de câbles : Oui

Indice de protection du boîtier : IP30

Type de verrouillage : Verrouillage à loquet, sans serrure

Essai au fil incandescent : 650 °C

Câblage et normes

Câblage interne du tableau de distribution :
Conducteurs neutres : câble de commande H07V-K 10 mm² bleu
Conducteurs d'alimentation : câble de commande H07V-K 10 mm² noir
Conducteurs de protection : câble de commande H07V-K 16 mm² jaune-vert

Normes et certifications :
PN-EN 61439-1
PN-EN 61439-3

Chaque produit acheté est livré avec l'ensemble des documents nécessaires.

Certificat = garantie de qualité :

Les produits de la marque DOKTORVOLT sont régulièrement testés afin de garantir leur qualité optimale. Une fois les tests réussis, chaque produit reçoit un certificat individuel attestant du contrôle qualité effectué. L'entreprise utilise, dans son processus de production, un système certifié par TÜV SÜD, gage de haute qualité.

Indice de protection IP = plus de sécurité :

L'indice de protection IP est une norme internationale qui détermine dans quelle mesure un objet résiste à des facteurs de risque potentiels. Il se compose de deux chiffres qui indiquent le degré d'étanchéité à la poussière et à l'eau du produit. La détermination de l'indice IP permet d'utiliser le produit en toute connaissance de cause et en toute sécurité. L'indice de protection IP30 nous indique que l'appareil :
- est protégé contre la pénétration d’objets d’une taille supérieure à 2,5 mm
- n’est pas protégé contre les gouttes, les jets d’eau ou l’immersion

Un fabricant de confiance :

La société Doktorvolt® a été fondée en 2013. Cette entreprise en pleine expansion s’est imposée sur les marchés polonais et étrangers. Son siège social est situé à Malichów, dans la voïvodie d’Opole, où se trouvent un hall de production moderne et un entrepôt. L’entreprise est spécialisée dans la fabrication de tableaux de distribution pour le bâtiment et se distingue par la qualité et la fiabilité de ses produits. Chaque tableau de distribution est fabriqué à partir de composants de haute qualité. Les produits sont conformes aux normes et standards de sécurité en vigueur dans l'Union européenne.
