Tableau électrique de chantier sur pied avec câble 2x32 A, 4x230 V, 63 A, IP44, avec fiche CEE Mennekes 63 A – Doktorvolt DV-1697-F

Tableau électrique de chantier sur pied avec câble 2x32 A, 4x230 V, 63 A, IP44, avec fiche CEE Mennekes 63 A – Doktorvolt DV-1697-F

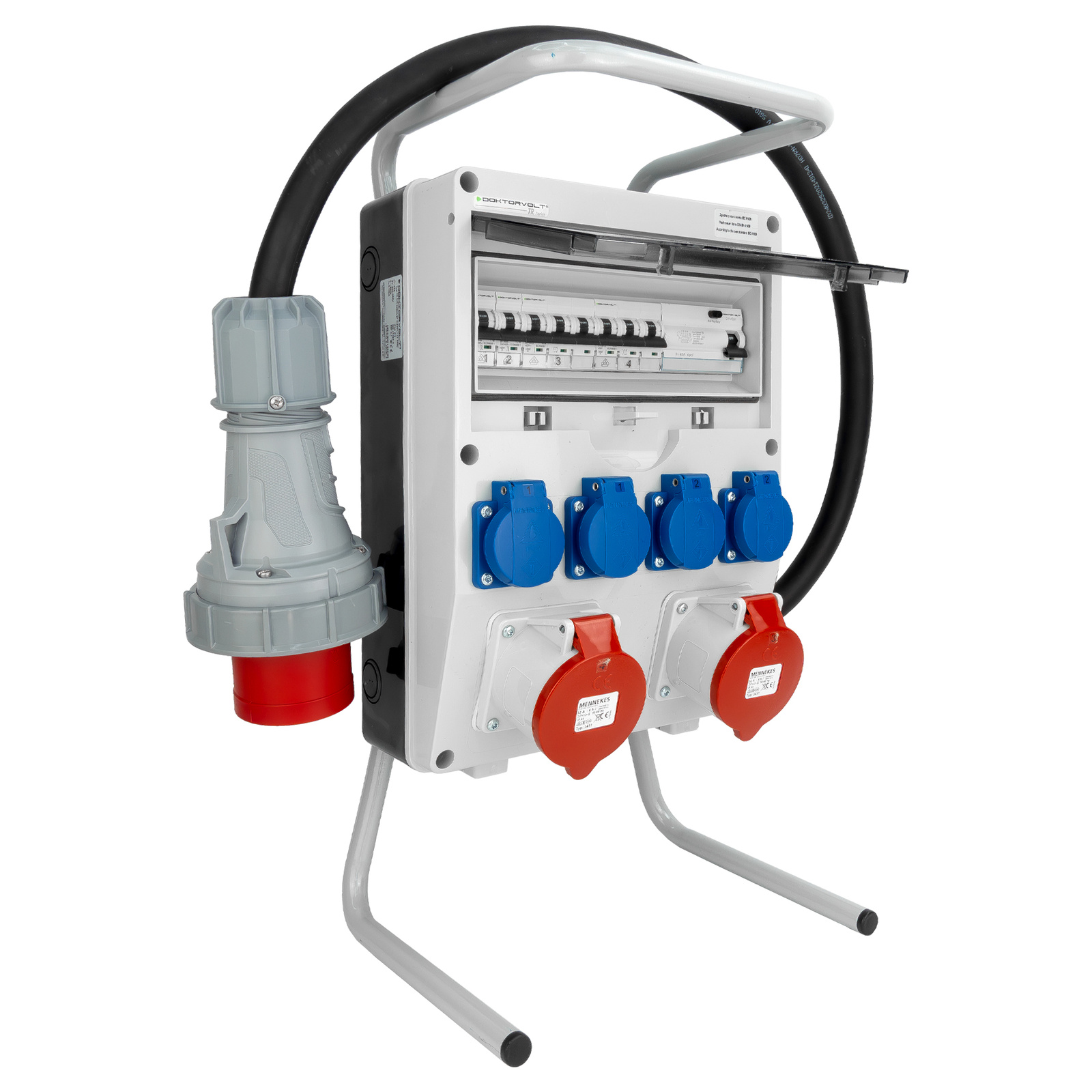

Le tableau électrique de chantier Doktorvolt DV-1697-F est un tableau prêt à l'emploi équipé de prises 230 V et 400 V, de protections différententielles et de surintensité, ainsi que d'un câblage d'usine. Il est idéal pour alimenter des appareils sur un chantier, dans un atelier ou lors de travaux d'installation.

Prête à l'emploi

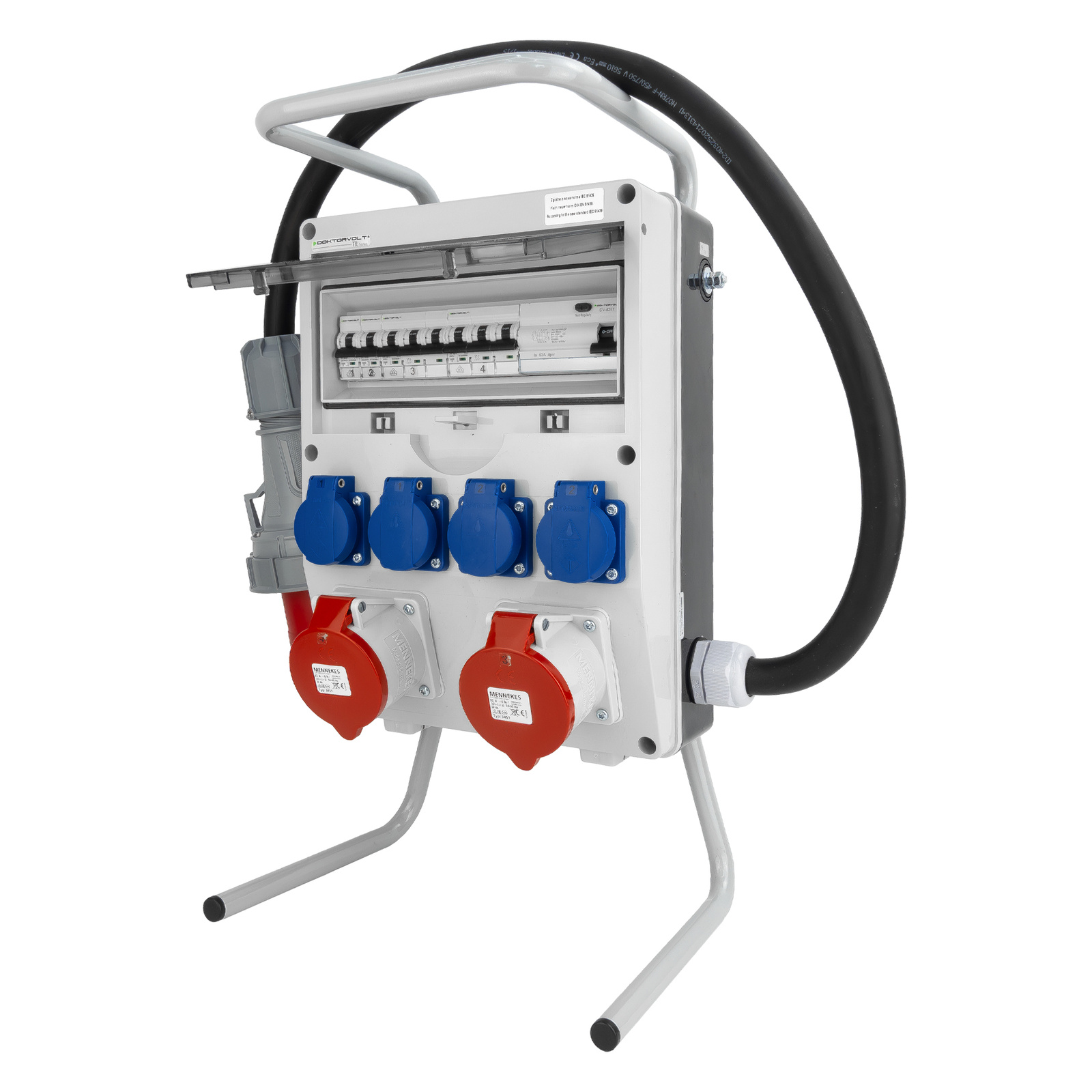

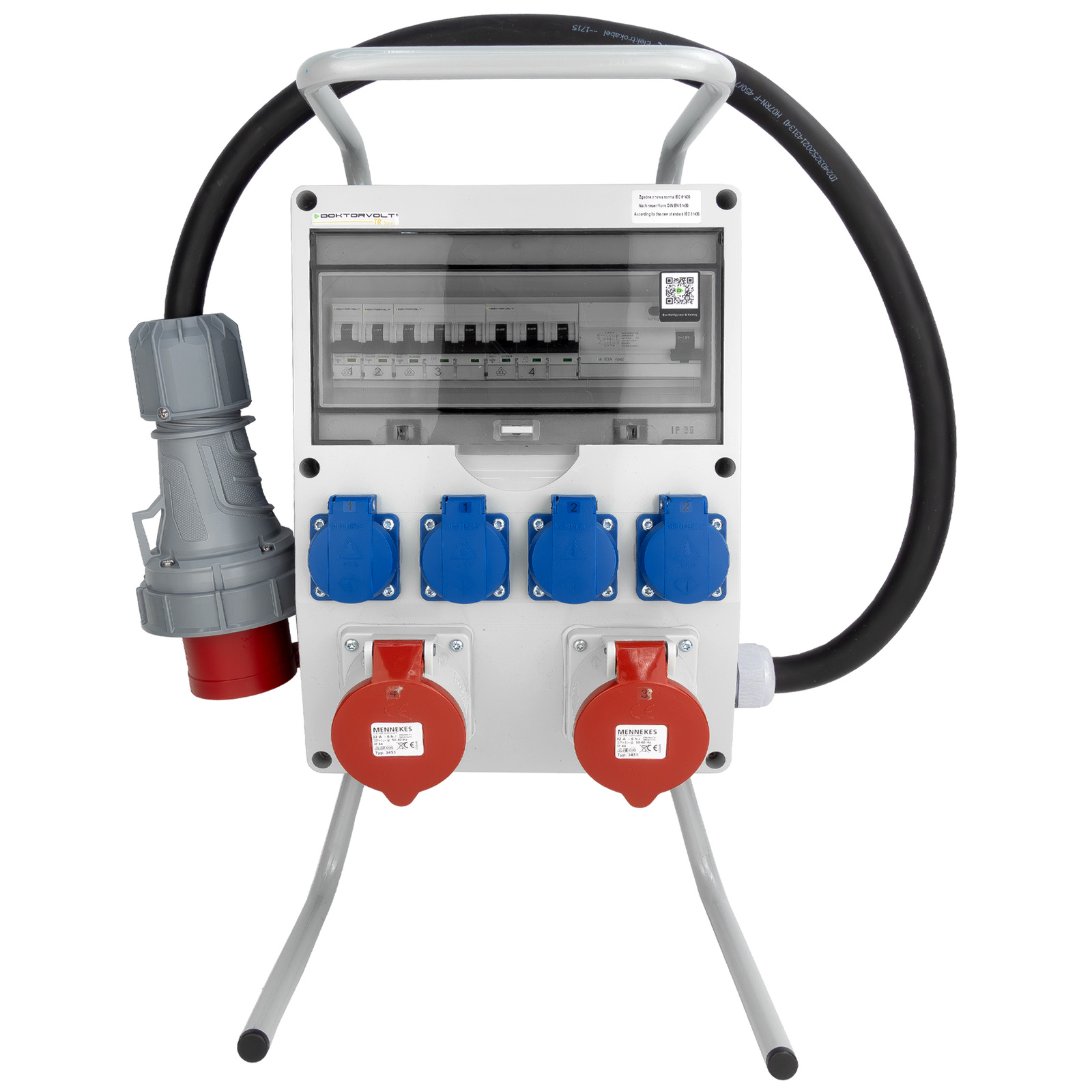

Le tableau de chantier Doktorvolt DV-1697-F est équipé d’un câblage prêt à l’emploi, de prises 230 V et 400 V ainsi que d’un ensemble complet de dispositifs de protection, ce qui le rend prêt à être raccordé rapidement. Il s'agit d'une solution pratique pour l'alimentation d'appareils monophasés et triphasés sur les chantiers, en usine, en atelier et lors des travaux de montage. Son boîtier IP44 et sa résistance aux rayons UV renforcent la sécurité d'utilisation dans des conditions difficiles.

Alimentation sécurisée

Le modèle DV-1697-F est équipé d’un disjoncteur différentiel (RCCB) de type A 63 A 30 mA ainsi que de disjoncteurs de surintensité C16 et C32, qui protègent les circuits contre les surcharges et les courts-circuits. L'utilisation de prises MENNEKES et d'un câble H07RN-F 5x10 mm² avec fiche CEE 63 A 5P 400 V IP67 garantit la durabilité et une alimentation fiable des consommateurs dans les installations temporaires. Le support en aluminium avec poignée facilite la mise en place et le déplacement du tableau de distribution.

Spécifications techniques

Informations générales

Modèle : DV-1697-F

EAN : 5905191011697

Référence de la série : TD

Fabricant : DOKTORVOLT

Prises et dispositifs de protection

Prises monophasées : 4 x 2P + E, 16 A, 230 V, IP44, bleues, MENNEKES

Prises triphasées CEE : 2 x 3P + N + PE, 32 A, 400 V, IP44, rouges, MENNEKES

Disjoncteur différentiel : 1 x 63 A, 30 mA, type A, RCCB

Disjoncteurs de surintensité pour prises 230 V : 2 x C16, 1P, 10 kA

Disjoncteurs de surintensité pour prises 400 V : 2 x C32, 3P, 10 kA

Boîtier et câblage

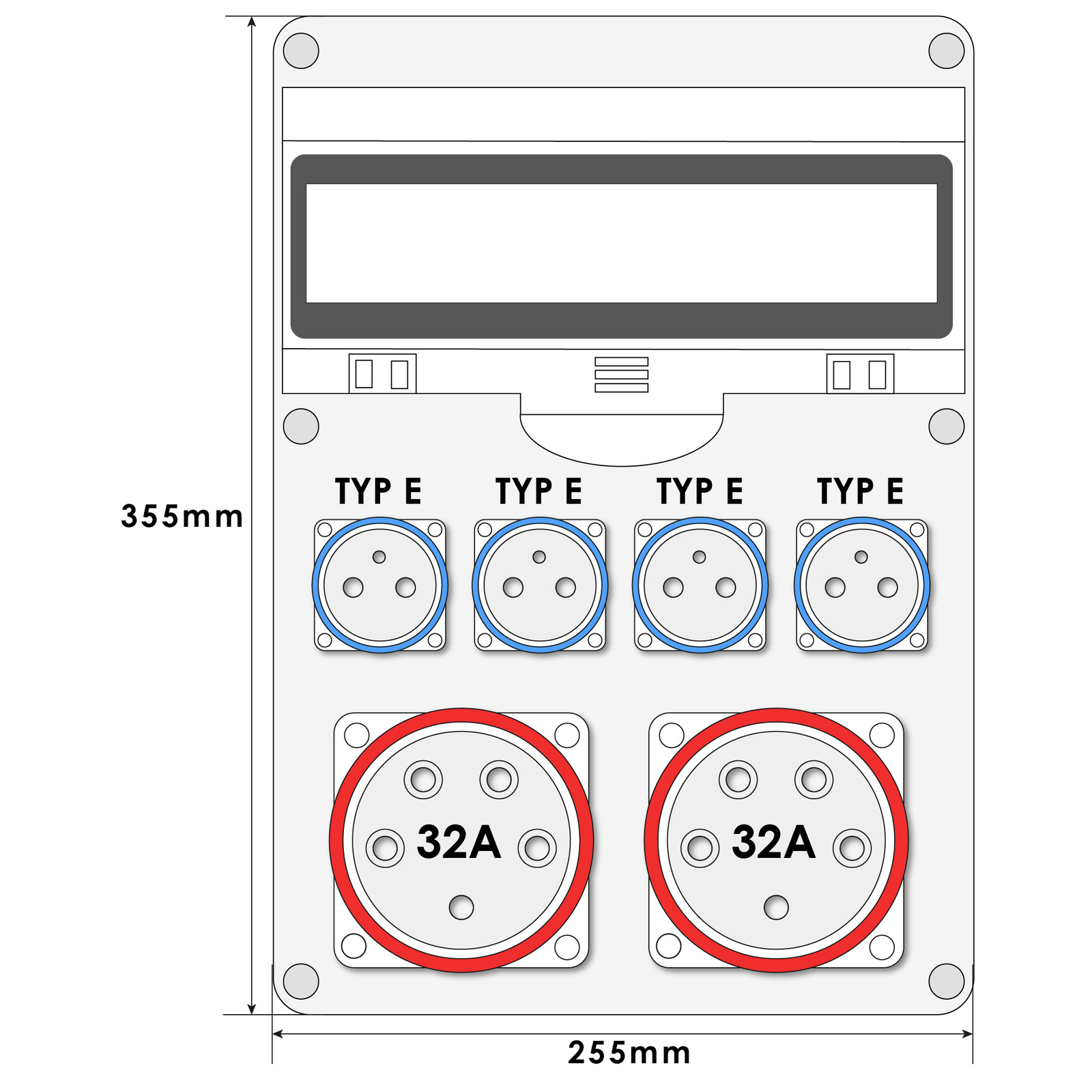

Dimensions du boîtier avec prises : 360 x 250 x 185 mm

Dimensions du boîtier avec poignée : 495 x 250 x 185 mm

Matériau du boîtier : technopolymère

Couleur des panneaux avant/arrière du boîtier : gris/noir

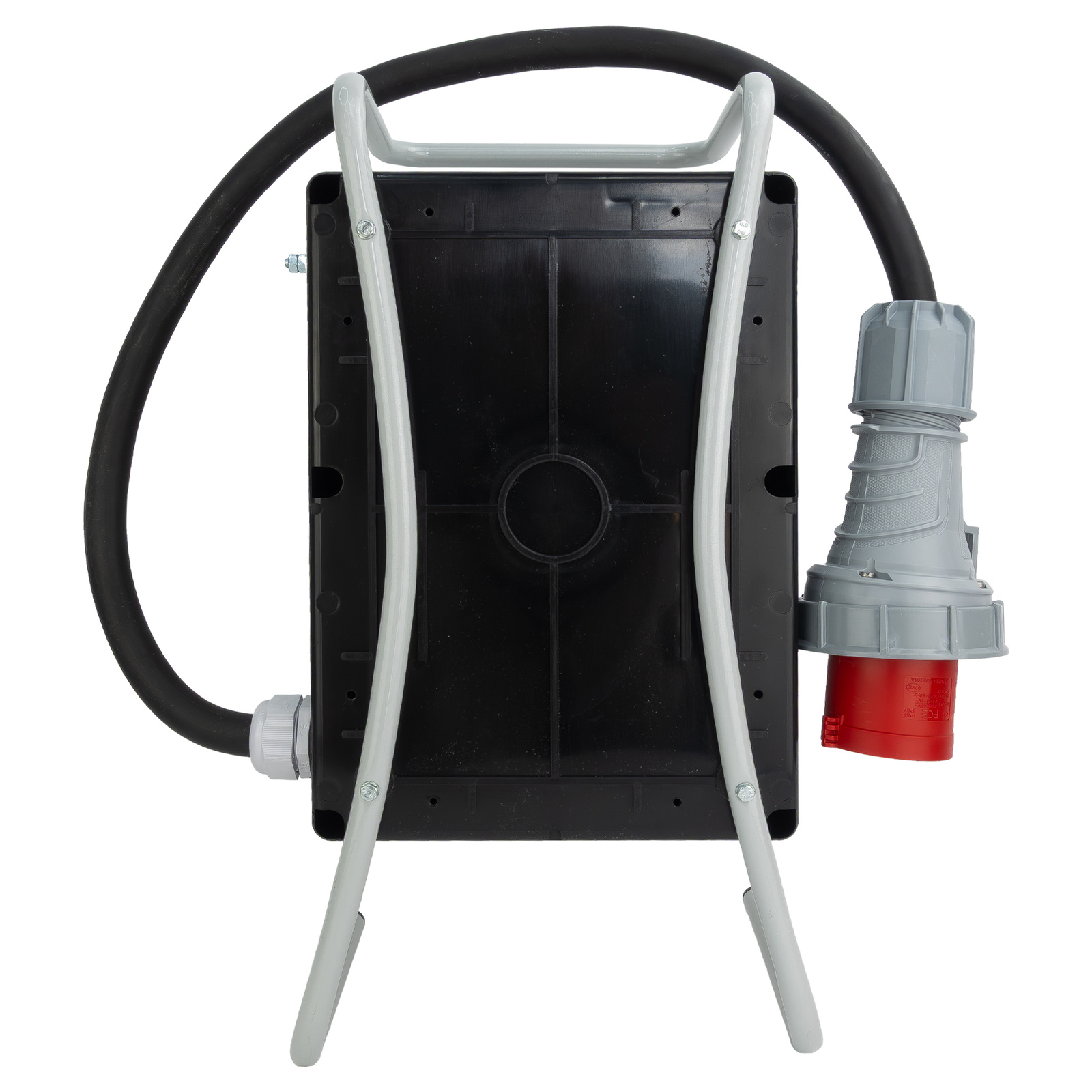

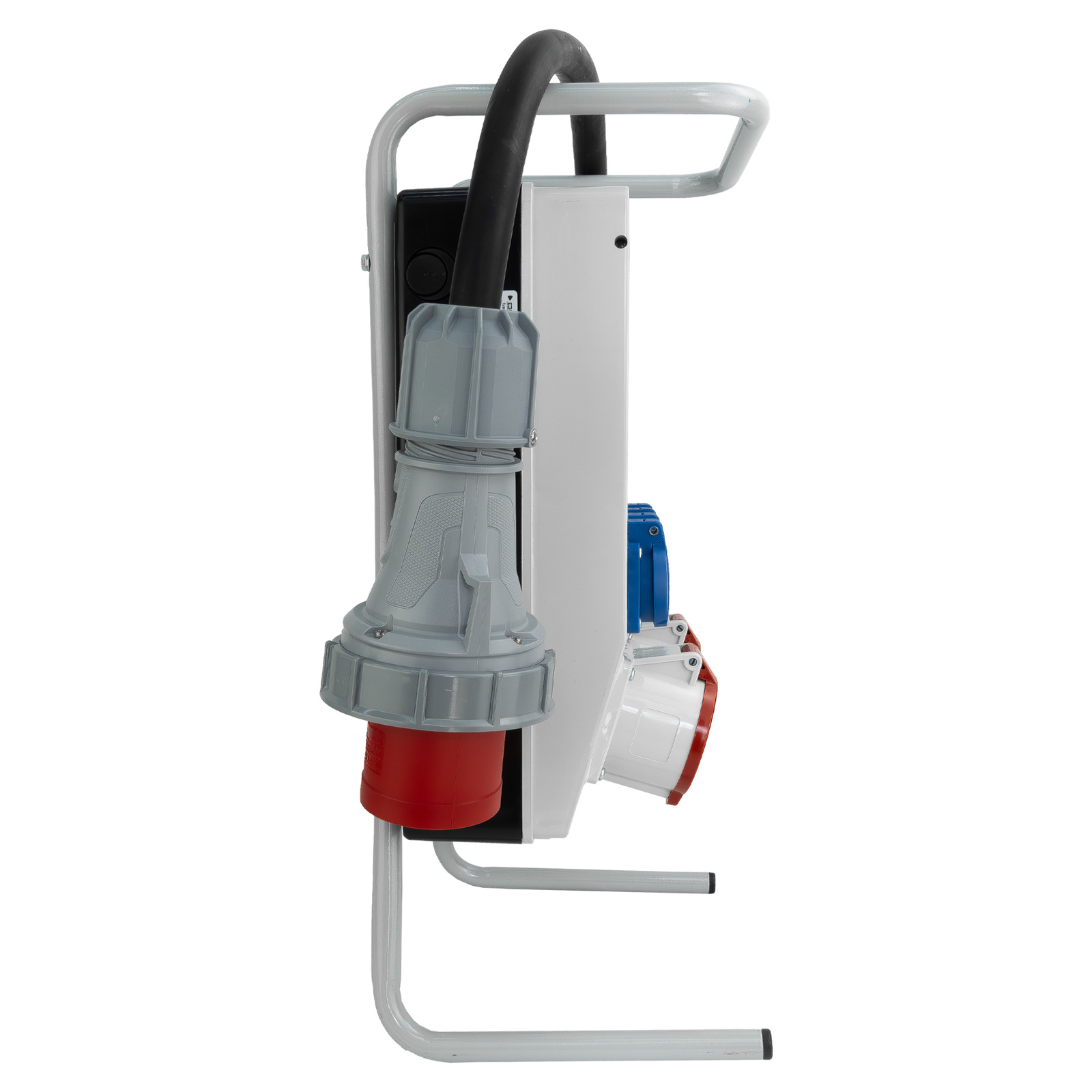

Support : support en aluminium avec poignée

Résistance aux rayons UV : Oui

Conception : fixe

Câble de raccordement : 5 × 10 mm² OnPd H07RN-F, env. 1 m

Fiche de raccordement : CEE 63 A 5 P 400 V IP67, PCE type 035-6 TWIST

Câbles de protection : câble de commande H07V-K 2,5/4 mm², jaune-vert

Fils neutres : câble de commande H07V-K 2,5/4 mm², bleu

Câbles d'alimentation : câble de commande H07V-K 2,5/4 mm², noir

Fabricant des câbles : Bitner

Caractéristiques et certifications

Tension nominale du tableau de distribution : 230 V / 400 V

Fréquence nominale : 50 Hz

Courant nominal du tableau de distribution : 63 A

Courant de court-circuit nominal conventionnel : ≤ 10 kA

Coefficient de simultanéité RDF : 0,6

Température ambiante de fonctionnement : -25 °C ~ +50 °C

Indice de protection du tableau : IP44

Certifications et normes du fabricant : TÜV SÜD, ISO 9001:2015, CE, CEI 61439

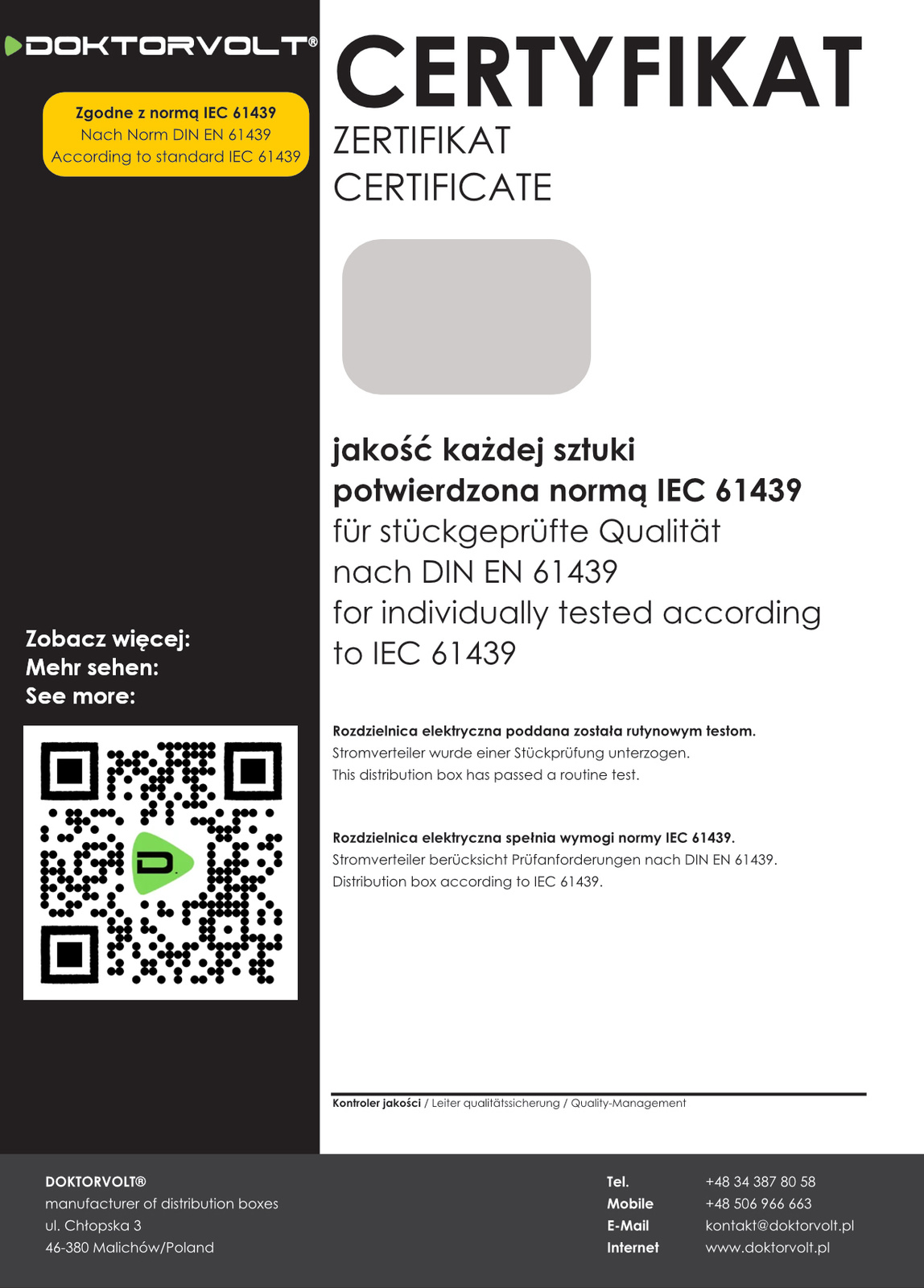

Certification = garantie de qualité :

Les produits de la marque DOKTORVOLT sont systématiquement testés afin de garantir une qualité optimale. Une fois les tests réussis, chaque produit reçoit un certificat individuel attestant du contrôle qualité effectué. L'entreprise utilise dans son processus de production un système certifié par TÜV SÜD, gage d'une qualité élevée.

Indice de protection IP = plus de sécurité :

L'indice de protection IP est une norme internationale qui définit dans quelle mesure un objet résiste à des facteurs de risque potentiels. Il se compose de deux chiffres qui indiquent le degré de protection contre la poussière et l'eau du produit. La détermination de l'indice IP permet d'utiliser le produit en toute connaissance de cause et en toute sécurité. L'indice de protection IP44 nous indique que l'appareil :
- est protégé contre la pénétration d’objets de taille supérieure à 1 mm
- est protégé contre les projections d’eau provenant de toutes les directions

Un fabricant de confiance :

La société Doktorvolt® a été fondée en 2013. Cette entreprise en pleine expansion a conquis le marché polonais et international. Son siège social est situé à Malichów, dans la voïvodie d’Opole, où se trouvent un hall de production moderne et un entrepôt. L’entreprise est spécialisée dans la fabrication de tableaux de distribution pour le bâtiment et se distingue par la qualité et la fiabilité de ses produits. Chaque tableau de distribution est fabriqué à partir de composants de haute qualité. Les produits sont conformes aux normes et standards de sécurité en vigueur dans l’Union européenne.
